一、产品简介：

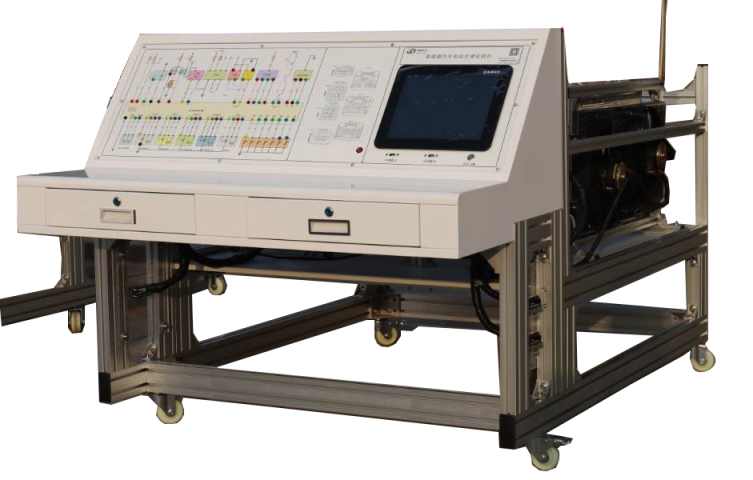

比亚迪秦EV450电动汽车电动空调实验设备，由电动汽车正厂配件，包含所有汽车电控空调所需运行附件。能正常运行空调系统的所有工作。制冷制热均能正常工作。并输出所需目标温度。是汽车专业技术培训设备之一。

二、结构组成：

设备由一体化实训台；触控显示控制中心、检测系统、云平台网络考核系统、设备控制台、控制系统软件、新能源电动空调泵、冷凝器、蒸发箱、各种温度传感器、执行器控制机构、干燥瓶、电子扇、控制开关、电控单元、自诊断系统。PTC加热系统温度控制单元、温度设定系统以及相应的附件等组成。

采用专业的教学设备5G物联网平台搭建，可实现对设备平台的二次开发。

信息显示设备连接状态，考核信息查询。

控制：设置考核故障点，目前可以设置24路故障，可根据实际需求添加128路。可设置考核时间，考核项目，目前支持4类考核项目，可根据实际需求添加。

设备电源使用权限管理，只有给了权限设备才能上电，或者考核结束设备自行断电。

历史数据：显示学号、分数、设备号、考核时间的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

数据报表：可根据起止时间、时间间隔、数据类型进行生成数据表格，表格可以导出excel。

设备报警：报警信号为模拟量采集数值或者开关量可以自由设定，通过物联网自动化应用软件将报警信号上传5G云平台，通过云平台向设置的微信推送报警信号，每台设备对应设置一个微信账号用于接受报警信号。

设有考核完成指示，及故障清除功能。

终端画面包含：（1）数据显示画面：连接状态、信息查询，以及云端连接二维码。（2）联网设置界面：设置现场数据连接5G云平台后台数据库管理。学生通过扫码现场二维码实现学号登陆，进入考核界面。

考核现场实时监控，及现场声音播放。

三、主要功能

1、空调各相关系统按合理位置排布，能直观展示汽车空调系统和相关工作附件的结构组成与连接关系；

2、接通运行开关，能正常演示空调系统动、静态及各种工况，满足汽车新能源汽车电动空调系统的实际操做及故障诊断与排除的教学需要。空调系统制冷制热工作正常。

3、测面板上绘有高清空调系统相关电路原理图、提供识图、读图、绘图等技能。检测面板上,外接接线端子,可以通过端子，测量空调系统元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

4、检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

5、可提供远程考核功能，进行远程故障考核设置。内置新能源资源、教学课件、视频、动画、本设备的操作说明、原车维修手册、合格证、保修卡等。

6、演示空调系统工作原理，电动空调系统的数据检测与诊断分析，可做各种试验。

7、实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

四、部分实训项目：

1. 电动汽车汽车电动空调的零件了解、认知实训

2. 电动汽车电动空调运行所需条件分析与检测

3. 电动汽车电动空调CAN通讯系统检测认知实训台

4.  电动汽车汽车电动空调的使用及操作实训。

5. 电动汽车汽车电动空调制冷系统的工作原理的实训

6. 传感器的工作原理、电路分析、元件测量等实训。

7. 各种温度信号的对空调系统的影响、故障诊断与排除实训；

8. 系统压力对电动汽车汽车电动空调系统的影响实验、故障诊断与排除，

9. 执行器的工作原理、电路分析、元件测量等实训

10.电控单元的工作原理、电路原理及控制理论的实训。

五、技术参数：

外形尺寸：2500*1200*1200

触控显示控制中心

屏幕尺寸：12寸

硬盘容量：64GB

硬盘接口：SATA2

硬盘转速：7200转

显存容量：2GB及以上

操作系统：Windows7

空调类型：电子膨胀阀

压缩机种类：电动

空调控制方式：手动/自动

外形尺寸：1840×1200×118

控制台：260*325mm

工作台：1200*500mm
