（一）产品简介

       本设备为原厂电动汽车助力转向系统实训台，可真实的演示电动汽车助力转向系统的工作原理及工作过程。设备操作简单，功能齐全。是汽车维修院校的必备设备之一。

（二）结构组成

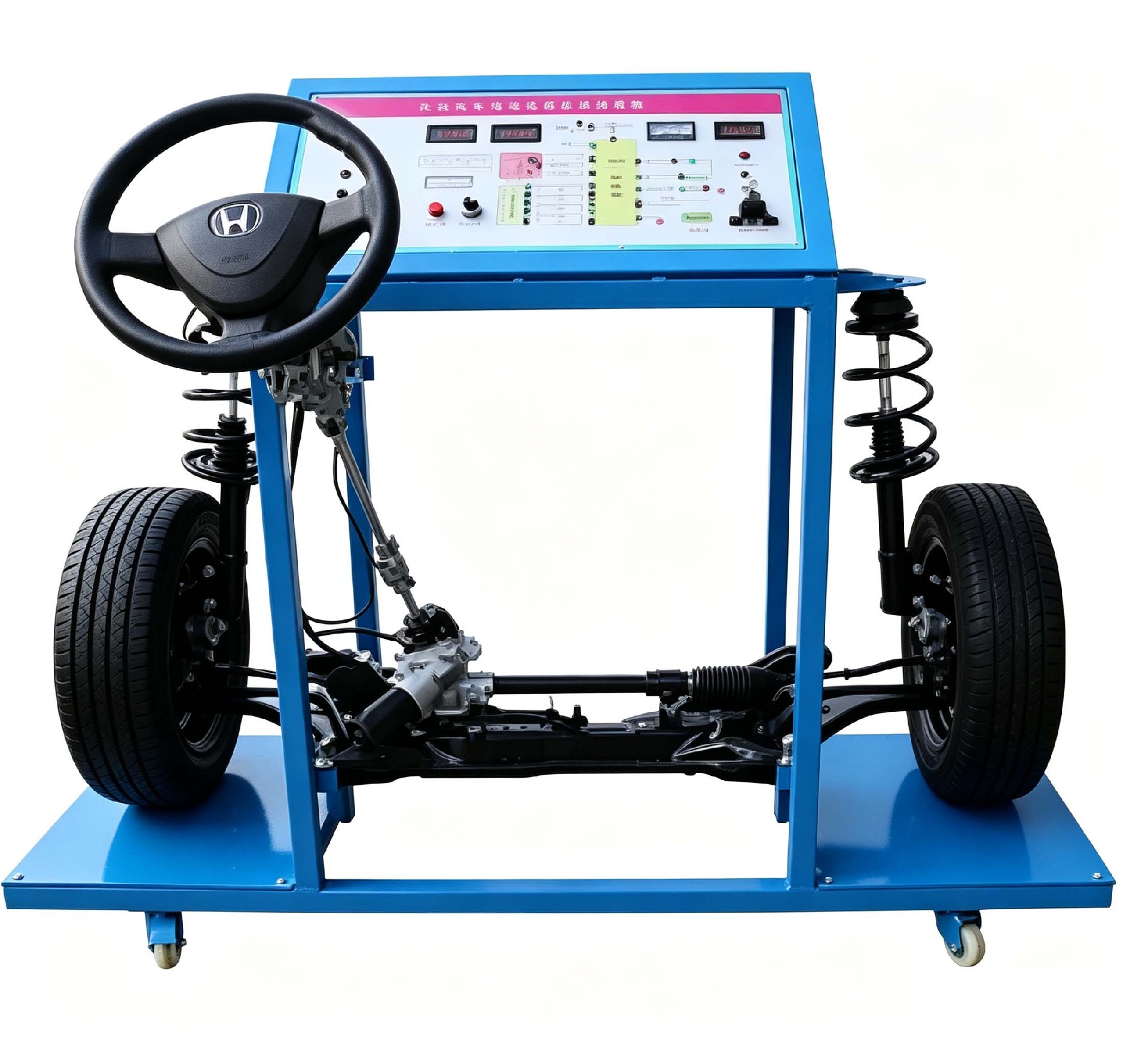

原车方向机总成，转向电控单元、网络电脑、前悬架、方向盘、控制台、检测面板、轮胎、可移动式台架等组成。

（三）功能特点

真实可运行的电动汽车助力转向系统，充分展示电动汽车助力转向系统的组成结构工作原理及工作过程。

调节发动机转数，了解动力转向系统的压力变，转数有低至高，助力由高至低的变化，

调节车速旋钮，车速由低至高，转东方向盘，明显感觉手感有轻变重的工作过程。

5、检测功能,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

6、可进行前轮定位检测与调整；实际掌握前轮前束的实际数值及调整方法掌握倾角数据

6.故障设置功能：

智能考核系统功能

采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；

智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。

6识图读图功能

面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。

四：制造工艺：

台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，后衬塑料板，采用先进的平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

（五）技术参数

1500mm × 1000mm × 1200mm(长×宽×高)

电源：蓄电池60AH/12V
