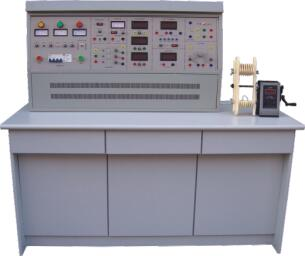

一、ZG-SXT074电机检测、故障设置试验台装置特点

1、控制屏采用实训台结构，测量仪表及电气线路元器件固定在相应功能块面板上

2、实训项目分类明确，具体到电机检修过程中的每个步骤，使学生能够真正掌握电机检修专业技能。

3、实训装置采用模块化的方式进行技能训练和理论知识的深化

4、本装置具有良好的自身保护体系，为实现开放性实训室提供了优良的实训设备

二、技术性能

1、输入电压：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：环境温度范围为-10～＋40℃  相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重  量：100kg

三、装置配备

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实训桌

实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，保护操作台。

3、主控功能板配备项目

（1）直流电源部分：

220V/0.5A直流电源一组，还有短路保护功能。

0～250V可调直流高压电源一组，带有过压保护及短路保护功能。

4、仪器仪表

（1）提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

（2）提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功能。

（3）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功能。

（4）提供直流数字电压表一只，测量范围0～300V，分2V、20V、300V三档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外侧电压。

5、仪器配备

（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻

（2）890B⁺数字万用表，三位半显示

（3）钳形电流表一只
