一、产品介绍

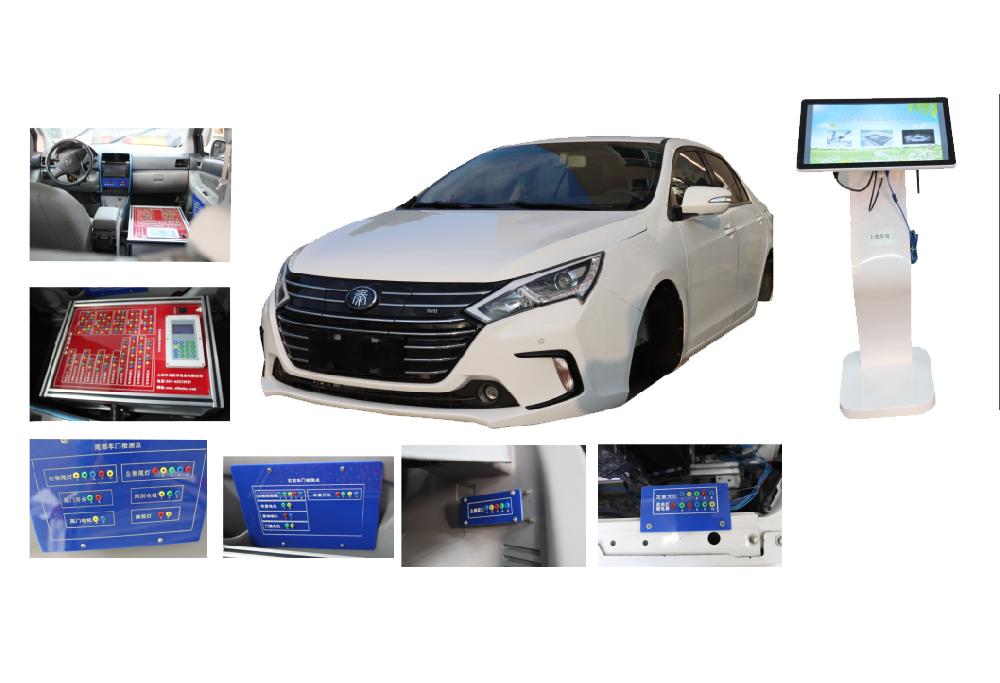

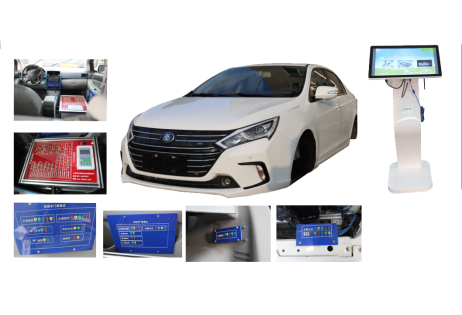

本产品以比亚迪秦EV450电动汽车整车电器实物为基础，进行相应的加工处理制作而成。在每个元器件附近，都安装有检测面板和检测端子。在中心控制区域简装大型检测中心，提供全车电路的的开关检测、BCM检测等功能。本设备功能强大。能够充分的演示电动汽车整车电器各个系统的所有功能。能进行各个系统的各种数据的提取测量。使整车电器系统达到全方位的分析、监控、和处理操作。通过实训，让学员快速掌握每个系统的工作原理和线路走向。本设备触控显示中心，提供远程操作考核系统，资料查询系统、软件演示教学等功能。

二、结构组成

原车一部、原车VCU控制模块、原车雨刮系统、原车音响系统、原车灯光系统、原车信号系统、原车喇叭、原车车窗、原车中控闭锁系统、原车线束、原车仪表、原车灯光调节系统等组成。触控显示中心、检测系统、无线智能网络考核系统、控制系统软件及相应的附件等组成。

三、主要功能

1.  能直观展示电动汽车车身电器系统的安装位置及结构组成，并提供拆装实训。

2.  打开点火开关，控制器相应开关，相应的系统即会进入工作状体。能实时演示全车电器系统的所有工作状态，各个系统运行正常。

3.  触控显示，配置无线智能考核系统，

4. 在每个零部件的附件，都并联有与原件插头相对应的检测端子。使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态。

5. 移动教学功能：实训整车配置移动脚轮，移动方便，锁止安全可靠。

四、部分实训项目

原车车身电器系统的结构组成与原件认知实训。

 原车电器系统的安装位置认知实训

原车电器系统的拆装实训

电动雨刮器的安装位置认知与工作原理实训

各个系统的数据检测与故障诊断排除实训

 电动车音响系统的安装位置认知与工作原理实训

电动车音响系统的数据检测与故障诊断排除实训

灯光系统的安装位置认知与工作原理实训

五、技术参数

外形尺寸：长4740mm宽1770mm高1490mm

输入电源：DC12V

蓄电池：60AH

移动方式：万向脚轮

移动速度：1M/S
