一、产品简介

比亚迪秦EV450电动转向系统实训台，比亚迪秦EV转向机构所有配件及相关附件，连接动力系统、电源管理系统，整车控制系统组成动力转向系统完整试验设备，充分展示比亚迪E5动力转向系统的结构组成，相关配件的连接关系。布局采用与实车相同布置方式。该设备能使学员快速掌握比亚迪E5电动助力转向系统的工作原理和工作特性。以及工作所需的各种相关条件。从认知了解、快速掌握技术原理，乃至能够独立设置故障排除故障等操作。

二、结构组成

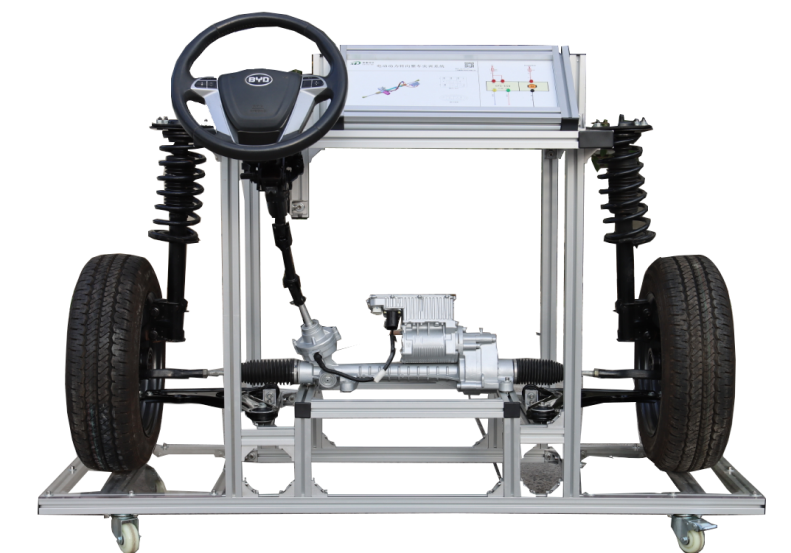

比亚迪秦EV原车方向机总成，转向电控单元、组合仪表、网络电脑、前悬架、方向盘、控制台、检测面板、轮胎、可移动式台架等组成。

三、功能特点

1、动态运行：真实可运行的电动汽车助力转向系统，充分展示电动汽车助力转向系统的组成结构工作原理及工作过程。

启动点火开关，系统自检。方向助力开始工作。启动动力系统拖动车速运转。方向盘会启动高速工作模式。助力减轻。

2、检测功能,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

3、可进行前轮定位检测与调整；实际掌握前轮前束的实际数值及调整方法掌握倾角数据

4、识图读图功能

面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。

四、技术参数

1600mm×1000mm×1200mm(长×宽×高)

车型：比亚迪秦EV

系统工作电源：蓄电池60AH/12V
