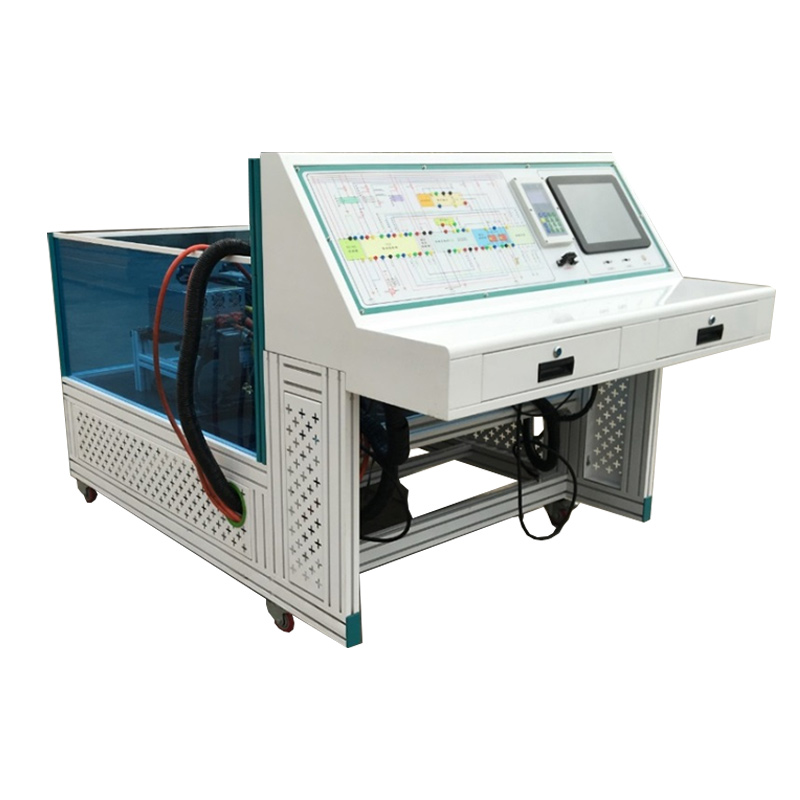

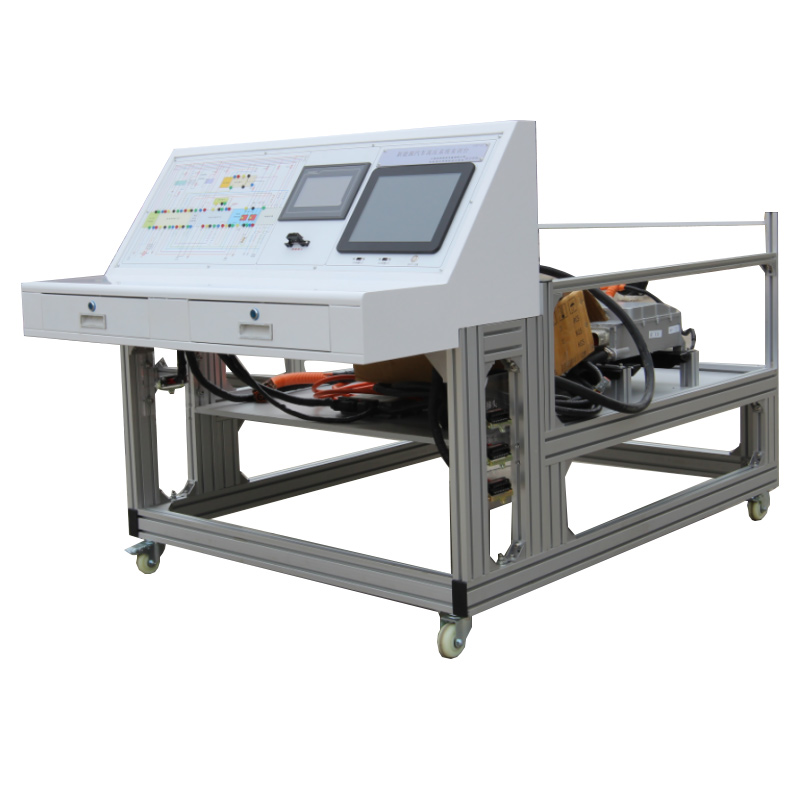

一、结构组成 1、纯电动汽车高压系统展示及功能实训台（EV160）设备由一体化台架、剖切的新能源电动汽车的电机驱动系统、剖切的DC-DC转换器、快充接口、慢充接口、剖切的高压控制盒、车载充电器、组合仪表、、检测系统、智能考核系统、设备控制台等组成。

二、主要功能：

高压组件系统的工作原理，高压组件的数据检测与诊断分析，可做各种试验及数据检测功能。高压组件的故障故障诊断与排除实功能。 剖切的零部件，能直观展示汽车高压组件的内部外部和相关附件的结构组成与工作原理；同时提供原件测量、连接器拔插实训。 启动设备，各种高压组件协同进入工作状态。系统工作稳定、运行正常。 检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。检测控制台面板上,外接接线端子，可测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态. 内置原厂维修手册，原车电路图、高压组件系统实训指导书、新能源数据库等。 高压控制盒，提供高压分线，直流快速充电、全车高压系统供电并兼任充电管理系统的作用。并提供过载保护等功能。使用直流充电桩。 车载充电机，提供慢充充电功能。使用交流充电桩。 DC-DC控制器，提供对整车低压蓄电池及整车电压供电器的供电等功能。 多媒体课件包含驱动控制系统、高压系统、车载充电系统等。 智能考核系统，可以通过手机或PC机登录后台，进行远程故障考核设置。 安全防护功能：四周配有防护栏。。 移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。   三、实训项目 电动汽车高压器件的结构认识与原理展示 电动汽车DC-DC模块的个工作原理实训 电动汽车DC-DC模块的数据检测、故障诊断与排除 高压控制盒的结构认识与原理展示 高压控制盒的数据检测、故障诊断与排除实训 车载充电机的内部结构认识与原理展示 车载充电机的数据检测、故障诊断与排除 驱动电机的内部结构认识与原理展示 驱动电机的数据检测与故障诊断与排除实训 交流充电桩的认识了解与使用方法  四、技术参数 1、屏幕尺寸: 12寸 硬盘容量: 64GB 硬盘接口: SATA2 硬盘转速: 7200转 显存容量: 2GB及以上 操作系统: Windows 7 2、驱动控制器 输入电压:336VDC 工作电压范围：265-410VDC 控制电源：12VDC 控制电源电压范围：9-16VDC 标称容量：85KVA 重量：9KG 防护等级：IP67 2、车载充电机 输入电源220VAC 输出电压:14VDC 效率：峰值大于90% 冷却方式：风冷 防护等级:IP66 3、DC-DC 输入电源210-410VDC 输出电压:14VDC 效率：峰值大于88% 冷却方式：风冷 防护等级:IP67 4、台架 外形尺寸：1800*1200*1200mm 检测板：540*370mm 工作台:1200*500mm
