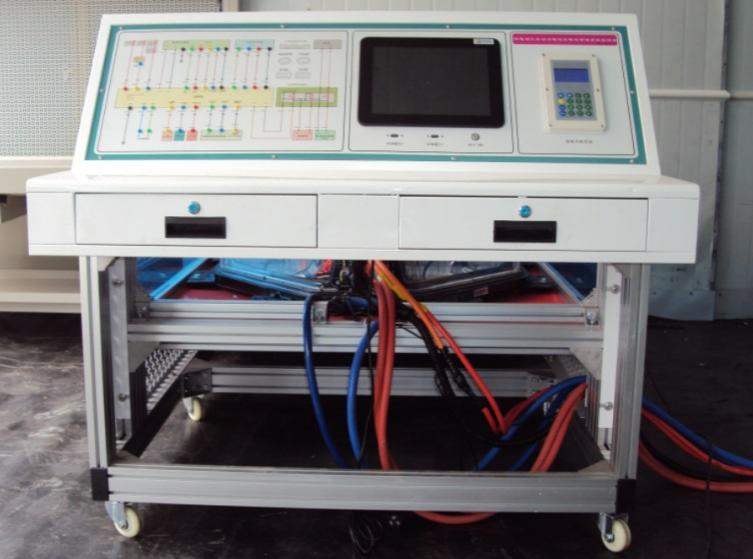

一、系统概述： 电动汽车电力电池包总成，连接整车控制系统和电动动力系统后，电池组可启动运行，进入放电工作状态。同时配套原车车载充电机、快充接口、慢充接口。能完成的动力电池的充电过程。放电过程、高压安全系统各种测试与实验。配套设备台架，外围进行保护处理，以防触电。配套实训指导书。使用说明书等 二、系统构成 设备由一体化实训台；配备工具箱；剖切的动力锂电池组；BMS电源管理系统；触控显示屏、检测系统、智能考核系统、设备控制台、电池热管理相应附件、高压继电器组、高压绝缘鞋、高压绝缘手套、防护眼镜等以及相应的附件组成。

二、主要功能： 展示功能；剖切的动力电池总成，外部透明使用亚克力封装，能直观展示汽车电池组的内部相关附件的结构组成与工作原理；维修开关在电池上部，随时可以断开。 动态运行功能；动力电池能实时演示电池组的各种工作状态，包含快充电、慢充电、放电等功能。  学习功能：了解动力电池的结构和工作原理，学习控制系统控制策略，掌握动力电池的基本正常的数据值。 检测功能：检测控制台面板上,外接接线端子，可测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态. 识图功能：检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能 指导功能：触控显示屏,内置原厂维修手册，原车电路图、高压组件系统实训指导书、新能源数据库等。 检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态. 考核功能：各系统设有比较典型的故障点，通过观察故障现象、数据的测量分析，快速有效的找到故障所在。掌握每个同学的的学习情况。 诊断功能：连接诊断仪，可以进入每个系统进行数据流的读取、读取故障码、清除故障码等操作。BMS管理系统监控放电电流、放电电压、所剩电荷数量、续航里程、充放电管理、温度控制、充电时间、充电电流、电池温度、绝缘监测等控制等功能。 三、实训项目 电动汽车电池的整体认知了解 电动汽车电池的内部结构展示 电动汽车高压安全系统的组成结构的认知实训 电动汽车高压安全的整体控制策略原理实训 电动汽车电池组的结构认知实训 电动汽车电池组测量、与使用实训 电动汽车高压安全的安全操作规程实训 电动汽车高压电路的认知、测量实训 电动汽车高压防护工具的认知、使用实训 电动汽车BMS控制理论与系统设置实训 电动汽车电源转换系统认知与原理控制实训 电动汽车上电、下电控制流程实训 电动汽车充电管理系统的工作原理实训 电动汽车放电管理的工作原理实训 电动汽车电池组的完整数据流读取 电动汽车电池组的各种参数的监控与修改 电动汽车电池组的故障码的读取与清除 电动汽车小电流放电情况工况实训 电动汽车一般电流放电情况工况实训 电动汽车大电流放电情况工况实训 电动汽车能量回收充电工况实训 四、技术参数 1、触控显示控制中心 屏幕尺寸: 12寸 硬盘容量: 64GB 硬盘接口: SATA2 硬盘转速: 7200转 显存容量: 2GB及以上 操作系统: Windows 7 2、电池组 电池种类：三元锂离子动力电池 电池组额定电压 ：346 V 峰值功率 ：150kW，持续 10s kW 额定功率 ：50 kW 电池组工作电压范围 ：266 ～ 394.3 V 电池容量 ：120 Ah 3、设备台架 外形尺寸：2800*1200*1200mm 检测板：540*370mm 控制台：260*325mm 工作台:1200*500mm
