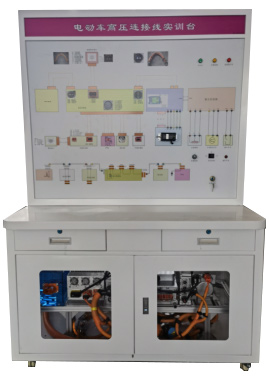

一、结构组成（原厂的插头及连接线、原厂高压系统零部件等） ZG-SXT054电动车高压连线实训台（拔插）包含电机控制器插头、电机控制器、电池组、电池组插头、驱动电机、驱动电机插头、DC-DC转换器、DC-DC转换器插头、高压连接线、点火开关组成。 设备台架包含：一体式设备框架，数据检测面板，高清电路原理图、实物安装区、设备故障设置区、考核系统、30cm工作台、控制机构、万向脚轮等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

二、实训功能 新能源汽车高压系统线束及插头的认知了解实训 新能源汽车高压系统的工作原理实训 新能源汽车高压系统的连线实训 新能源汽车高压系统的故障诊断与排除实训 新能源汽车高压系统插头结构原理实训  三、功能特点： 1、动态运行功能：操作各个系统开关，系统可正常工作。真实演示新能源高压系统的工作原理及工作过程。 2、检测功能： 检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏线束的情况下,随意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化。还可以通过检测端子测量元件的电压,电阻,电流,波形等数据。实时了解各个元件的工作状态。 四、产品工艺： 台架底座采用钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。 设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。 检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。   五、技术参数 外形尺寸：1220*700*1850mm（长×宽×高）； 工作电压：12V直流电压； 使用车型：北汽 工作温度：-50℃～50℃； 设备颜色：7032
