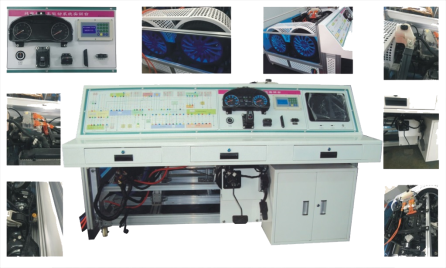

一、结构组成

1、组成：设备台架、新能源电动汽车的电机驱动系统、P挡控制系统、一键启动系统、电子驻车系统、仪表系统、模式选择、变速器传动系统、半轴及车轮总成、触控显示屏、加速机构、ABS防抱死系统、路态控制系统、电机散热系统、真空助力系统、检测系统、智能考核系统、一体化检测设备及专用工具摆放区、设备控制台等组成。

二、主要功能及实训项目：

吉利EV300驱动系统了解与认知实训；

吉利EV300驱动系统的结构组成与控制策略实训

吉利EV300驱动系统的工作原理实训

吉利EV300驱动系统的数据检测

吉利EV300驱动系统的故障诊断与检测实训

吉利EV300驱动电机的数据监测、故障诊断与排除实训

吉利EV300真空助力系统的数据检测与故障诊断排除实训

吉利EV300驱动系统的减速器控制系统的数据监测与故障诊断排除实训

吉利EV300驱动系统电子换挡器的数据检测与故障诊断排除实训

吉利EV300驱动系统的电子驻车的数据检测与故障诊断排除实训

吉利EV300高压系统冷却系统的结构组成与认知实训

吉利EV300高压系统冷却系统的工作原理实训

吉利EV300高压系统冷却系统的数据检测

吉利EV300电控系统的故障设置与考核实训

吉利EV300能量回收功能在各种坡道情况下对回收的影响及测试。

吉利EV300ABS系统的工作原理与测试。故障诊断与排除。

智能考核系统，可以单机操作也可进行远程故障考核设置。

内置原厂维修手册，原车电路图、实训指导书、新能源数据库等。

三、技术参数：

屏幕尺寸: 12寸

硬盘容量: 64GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 2GB及以上

操作系统: Windows 7

外形尺寸2250*1950*1250mm

控制台:1950*600*500

工作台:1950*300mm
