一、产品简介

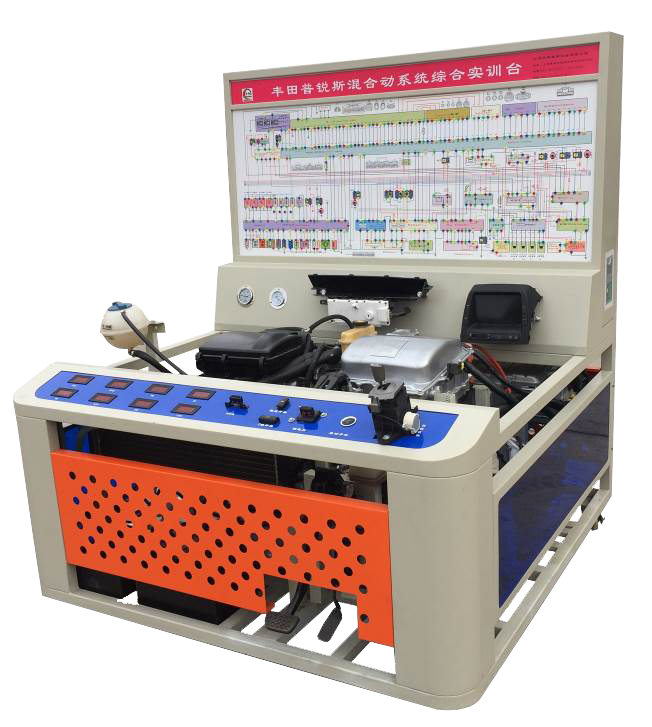

  本设备以普锐斯混合动力系统为基础，为适应当今对新能源汽车的教学需要，而精心设计研发的一款新型多功能混合动力测控设备,着重突出发动机系统、变速器系统、动力电池、M1电动机、M2电动机、电源管理系统、动力变频器等七大部分。设备工艺先进，操作简单，功能强大，能满足培训机构对新能源汽车混合动力系统各种数据的提取，各种机械故障的设立与故障判断以及故障的排除等实训需求。同时，对各个电控系统更是达到全方位的分析、监控、和处理操作。使混合动力系统在运行过程中，能够把实际运行中的各种故障真实再现。配套针对性的实训指导材料，能有效改善教师自身在技术方面的不足。使教师的教学水平得到大幅度提升。在授课过程中，通过改变每根线路、每个传感器、每个执行器的工作状态，使学员了解到最全面的新能源混合动力系统的故障现象。从而达到认识熟悉新能源混合动力系统、了解掌握新能源混合动力系统、随意控制新能源混合动力系统。最终，能独立操作新能源混合动力系统的各种状态输出；并根据新能源混合动力系统的各种状态输出，排除故障，恢复新能源混合动力系统的正常运行轨迹等五个重要学习过程。

二、结构组成：

设备台架包含设备控制台、配电室、检测台、机舱室、宽度为20cm资料工具摆放台、带有百叶窗的防护隔板、带有散热孔的水箱护网、智能考核系统、线路控制系统，设备控制机构、故障设置系统和混合动力系统的系统组成。

混合动力系统又包括：发动机系统、混合动力控制系统、动力电池、M1电动机、汽车M2电动机、变频器、车身控制系统、ESP系统、网关、仪表系统、多功能显示系统、变速器、、控制系统、自诊断、系统压力表、进气歧管压力表、自诊断系统等。

三、技术参数：

工作温度：±50℃

电  源：60AH蓄电池/105AH

车  型：普锐斯

重  量：420Kg

外形尺寸：1600*1500*1760

四、部分实训项目：

1、混合动力系统整体的外观了解与结构认知实训

2、变频器系统的工作原理及故障诊断与排除实训

3、混合动力系统的作用及故障诊断与排除实训

4、动力电池系统的作用及故障诊断与排除实训

5、M1电动机的作用及故障诊断与排除实训

6、M2的作用及故障诊断与排除实训

7、发动机控制系统的作用及故障诊断与排除实训

8、P8电源ECU的作用及故障诊断与排除实训

9、电源启动开关的作用及故障诊断与排出实训
