一、产品简介：

  新能源汽车作为实现能源革命的重要手段，其中电动汽车已然成为最热门的交通工具，而作为电动汽车核心部件的电驱部分，其性能和稳定性决定了一台电动汽车的品质。 目前电动汽车已经走进人们的生活，其安全性能必须得到保障。因此，电动汽车电机的测试显得尤为重要，在其生产之前要进行严格的型式试验。新能源汽车动力系统一般都是变频电机驱动系统，由动力电池、变频器、电机组成。对此系统进行仿真测试，需要额外用负载给电机加载，模拟汽车实际运行中的状态。

二、技术参数

1、实验台尺寸：1620mm*730mm*1930mm(长*宽*高)；

2、输入电压：三相五线 ～380V±10%  50Hz

4、工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

5、装置容量：＜5KVA

6、重    量：150Kg

三、系统构成

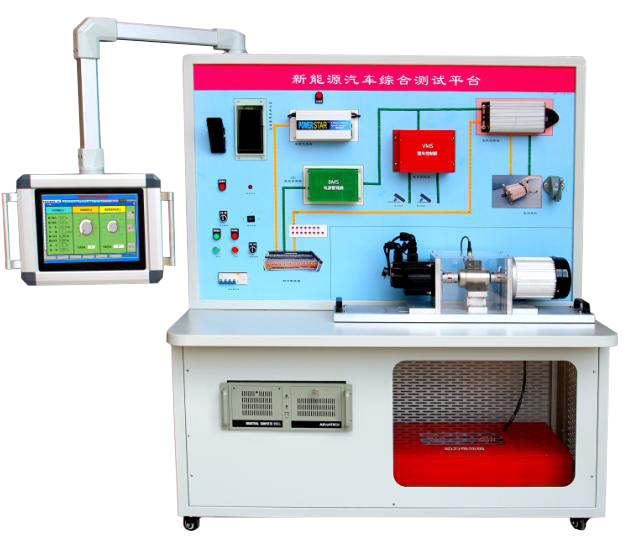

设备由一体化实训台，工作台、部件展示柜、检测面板、悬臂电脑、三元锂电池组；BMS电源管理系统；数据显示屏；车载充电机；驱动电机控制器、VCU整车控制单元；加速系统、制动系统、驱动电机；多功能传感器；伺服负载控制单元；悬臂式触摸PC机；自动控制单元；机构部分：电机、联轴器、扭矩传感器、编码器、伺服电机及驱动等以及相应的附件组成。

四、部分实训项目

1. 驱动电动机启动工况电流的数据分析、测试

2. 驱动电动机低速行驶工况电参数分析、测试

3. 驱动电动机一般行驶工况电参数分析、测试

4. 驱动电机全速行驶工况电参数分析、测试

5. 驱动电机减速行驶工况工电参数分析、测试
