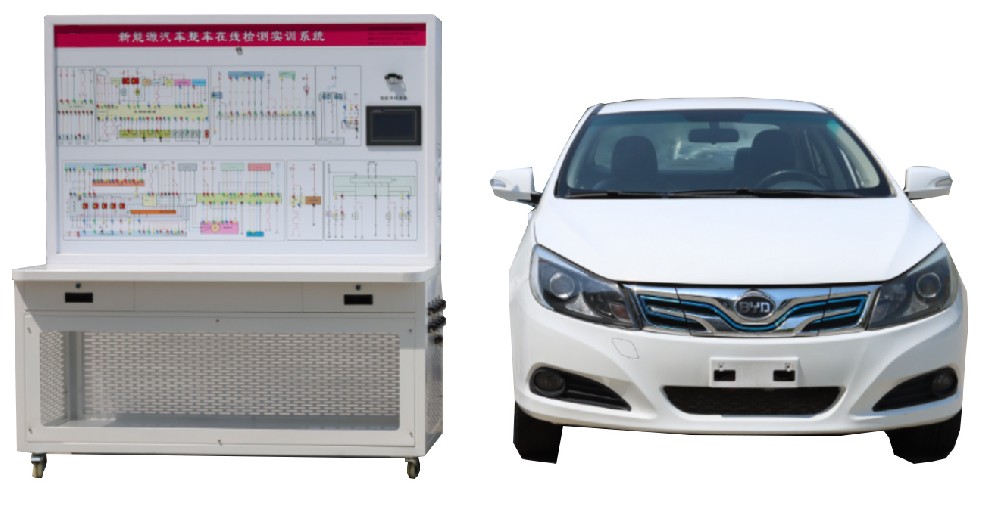

一、产品简介 ZG-SXT097比亚迪E5在线检测实训整车以比亚迪E5整车为基础，经过改装加工，使之成为多功能教学在线检测整的车。改造后的整车可以正常行驶，全车的所有系统均能正常工作。在实训时，将多功能故障控制系统、数据检测板对接与汽车线束上，即可以开始实训。汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，适用于中高等职业学院和培训机构对比亚迪E5新能源汽车的驱动动力系统、充电控制系统、动力电池系统、电控空调系统、电动动力转向系统、照明系统、仪表系统、雨刮系统组成结构和工作过程、工作原理、故障设置及诊断等多功能的教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。实训指导书及台架操作说明书。

二、产品配置

1、在线检测教具车1辆（比亚迪E5） 2、设备台架一套 3、数据检测实训台1套 4、智能化故障设置和考核系统1套 5、航空插头和连接电缆1套.    6、全车电器系统实训考核软件 三、实训项目 电动动力系统的数据检测、故障诊断与排除实训 充电控制系统的数据检测、故障诊断与排除实训 网关控制单元的数据检测、故障诊断与排除实训 P档电机控制单元的数据检测、故障诊断与排除实训 电机控制单元的数据检测、故障诊断与排除实训 档位控制单元的数据检测、故障诊断与排除实训   功能特点 1、展示功能：能直观展示比亚迪E5汽车的整体结构，各个系统元件的安装位置与连接关系。了解认知电动动力汽车的特点。 2、运行功能：能正常演示电动动汽车的各种工作状态，包含所有汽车的相关系统。如混动力系统、电池管理系统、高压系统、发动机系统、底盘系统、车身电器系统等。 3、显示功能：除仪表显示单元，显示整车的各项数据外，高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。 4识图功能：检测面板上绘有高清比亚迪E5及相关系统的电路接线端口结构图。线条清晰、颜色多样。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。 5、自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对整车所有系统进行故障诊断，数据流查看等功能。 五、制作工艺： 1、台架制作：设备台架采用优质钢材焊接而成， 箱体采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计（850×470mm），可以全部打开，方便维修保养。 2、台架喷涂：台架外部经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。 3、R角设计：前部上中部位均采用大R角圆弧设计，美观的同时，又防止学员碰伤。 4、分层设计：设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。 5、工作台：超大工作台，可以放置学习资料，检测工具，仪器仪表等。 6、工具箱：双工具箱设计，由于放置仪器仪表，专用工具等。放置工具流失。 7、部件展示柜：左右两侧和后面均为矩形镂空设计，既能起到散热的作用又能保障教学安全。正面的超大透明亚克力展示窗为1020×380mm,可以清晰看到内部零部件的位置及结构。 8、面板安装：检测面板为内嵌式安装，表面看不到任何螺丝  六、技术参数： 外形尺寸：原车参数； 系统电源：12V  工作电压：604V直流电压； 工作温度：-50℃～50℃； 驱动电压：604V 电机功率：160kW/310N.m  电机扭矩：310 [N.m] 配套实训指导书、产品合格证、保修卡。 控制柜：1240mm X 1700mm X 550mm 工作电源：12V/60AH蓄电池 工作温度：-50℃～50℃、
