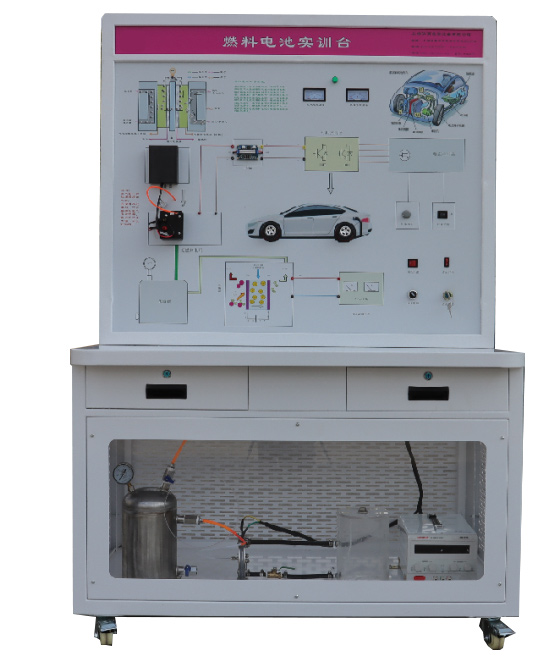

一、HK-SXT102氢燃料电动汽车实训台结构组成：

1220mm*660*1850mm箱柜、氢燃料电池、氢燃料电池控制器、加速旋钮、DNR档位开关、DC-DC转换器、输出40A电流可调电源箱、前后驱动电机、2个轮胎、电机控制器、电压表、电流表、氢气储气罐、氢气压力表、大功率电解槽、纯净水储水桶、灯光原理演示区、故障设置系统、数据测量端子、产品合格证、实训指导资料等。

二、实训项目 氢燃料电池的结构组成认知了解实训； 燃料电池工作原理实训； 燃料电池发电的操作演示实训 电解槽的零部件认知与了解实训 电解槽的工作原理实训 制氢的操作过程演示实训 燃料汽车的基本结构与原理演示 燃料电池的动态跑马灯能量演示 DC-DC零部件认知了解实训 DC-DC工作原理实训 整车控制器的工作原理实训 电机控制器的工作原理实训 电池管理系统对电池的管理实训   二、主要功能 1、功能原理；该设备采用氢燃料电池为基础，设备展示氢燃料电池的结构原理，工作原理及工作流程的动态流程。 2、展示功能：示教板上安装有大功率氢燃料电堆，用于发电使用，以驱动电机运转。底部安装有大功率电解槽，用于实现氢气的制造。 面板上部安装有氢燃料电池发电的动态原理指示灯。 3、动态运行功能：操作设备，首先制氢——进入电池进行发——进入DC-DC模块——电机控制器——驱动电机——轮胎，动力输出。 4、识图功能：检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能 三、技术参数 1.额定功率 37W 2.额定电压 6V 3.额定电流 6.1A 4.直流电压范围 6V 5.效率 ≥53% 6.氢气纯度 99.99% 7.氢气压力 0.05Mpa 8.耗氢量 432ml/min 9.工作环境温度 25℃ 10.工作环境湿度 60% 11.储存环境温度 12.外接电源：交流 220V±10%，不低于 50Hz 13.工作电压：直流 12V 14.工作温度不低于-40℃～+50℃范围； 15.外形尺寸：长:1240mm，宽:660mm，高:1850mm； 16.工作台：长:1220mm，宽:420mm； 17.电机类型：模拟驱动 18.系统电源：220V/DC12V 19.工具箱:2 个 20.箱柜:1 个
