一、结构组成

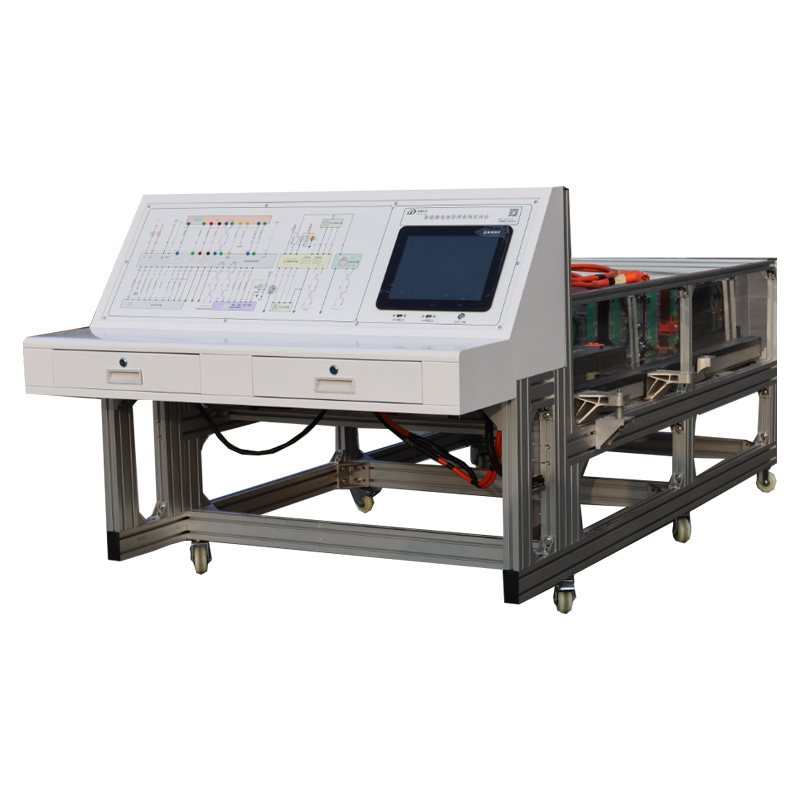

1、ZG-FKQEV402秦EV450动力电池及管理系统实训设备选用比亚迪秦EV450电动汽车电力电池包总成，以及辅助相关所有部件。大面积剖切，充分展示电动汽车动力的电池的内部结构，连接整车控制器和电动动力系统后，电池组可启动运行，进入放电工作状态。同时配套车载充电机、快充接口、慢充接口。能完成的动力电池的充电过程、放电过程、高压安全系统各种测试与实验。配套设备台架，外围进行保护处理，以防触电。配套实训指导书。使用说明书等

2、系统构成：设备由一体化实训台；剖切的动力锂电池组；BMS电源管理系统；触控显示中心、检测系统、云平台网络考核系统、设备控制台、电池热管理相应附件、高压继电器组、数据控制终端；系统软件、高压绝缘鞋、高压绝缘手套、防护眼镜等以及相应的附件组成。

主要功能：

1. 剖切的动力电池总成，外部透明使用亚克力封装，能直观展示汽车电池组的内部相关附件的结构组成与工作原理；

2. 动力电池能实时演示电池组的各种工作状态，包含起步、加速、减速、刹车制动、能量回收等功能。

3. BMS管理系统监控放电电流、放电电压、所剩电荷数量、续航里程、充放电管理、温度控制、充电时间、充电电流、电池温度、绝缘监测等控制等功能。

4. 测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。

5. 检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

1）本模块将物联网技术运用于实验室考核并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据，动态云故障分析考核系统软件（正版软件，投标文件中提供著作权证书复印件，原件备查）具有以下功能。

数据云系统上传2）手机数据查询3）历史数据查询4）数据分析统计5）邮箱报警6）微信报警7）微信反向控制8）二次开发9）考核历史数据10）单机离线考核11）单机考核数据查看13）数据导出功能14）设备、分数等信息查询15）设备权限管理16）动态设题界面17）动态答题界面18）学生信息登陆（学号及姓名支持6位数学号及39位学生信息登记，可根据需求进行扩展）19）学生扫码登陆考核20)无线WIFI连接。

采用专业的教学设备5G物联网平台搭建，可实现对设备平台的二次开发。

信息显示设备连接状态，考核信息查询。

控制：设置考核故障点，目前可以设置24路故障，可根据实际需求添加128路。可设置考核时间，考核项目，目前支持4类考核项目，可根据实际需求添加。

设备电源使用权限管理，只有给了权限设备才能上电，或者考核结束设备自行断电。

历史数据：显示学号、分数、设备号、考核时间的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

数据报表：可根据起止时间、时间间隔、数据类型进行生成数据表格，表格可以导出excel。

设备报警：报警信号为模拟量采集数值或者开关量可以自由设定，通过物联网自动化应用软件将报警信号上传5G云平台，通过云平台向设置的微信推送报警信号，每台设备对应设置一个微信账号用于接受报警信号。

设有考核完成指示，及故障清除功能。

终端画面包含：（1）数据显示画面：连接状态、信息查询，以及云端连接二维码。（2）联网设置界面：设置现场数据连接5G云平台后台数据库管理。学生通过扫码现场二维码实现学号登陆，进入考核界面。

考核现场实时监控，及现场声音播放。

10. 安全防护功能：四周配有防护栏。。

11. 移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

三、实训项目

1. 电动汽车电池的整体认知了解

2. 电动汽车电池的内部结构展示

3. 电动汽车高压安全系统的组成结构的认知实训

4. 电动汽车高压安全的整体控制策略原理实训

5. 电动汽车电池组测量、与使用实训

6. 电动汽车高压安全的安全操作规程实训

7. 电动汽车高压电路的认知、测量实训

8. 电动汽车高压防护工具的认知、使用实训

9. 电动汽车BMS控制理论与系统设置实训

10. 电动汽车电源转换系统认知与原理控制实训

11. 电动汽车上电、下电控制流程实训

12. 电动汽车充电管理系统的工作原理实训

5、制作工艺

1. 采用透明广告板，经雕刻机器进行标准化开孔，再由最先进的打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。

2. 设备台架：

选用铝型材，具有外表美观整洁、耐油污等优点。易于日常的清洁维护。控制台采用钢板冲压而成，外观喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。超低重心，超静音万向脚轮。

6、技术参数

1、触控显示中心

屏幕尺寸：12寸

硬盘容量：64GB

硬盘接口：SATA2

硬盘转速：7200转

显存容量：2GB及以上

操作系统：Windows7

2、电池组

额定电压：604.8V

额定容量：60.48KWH

3、设备台架

检测板：540*370mm

工作台：1200*500mm

总尺寸：2490×1200×1180
