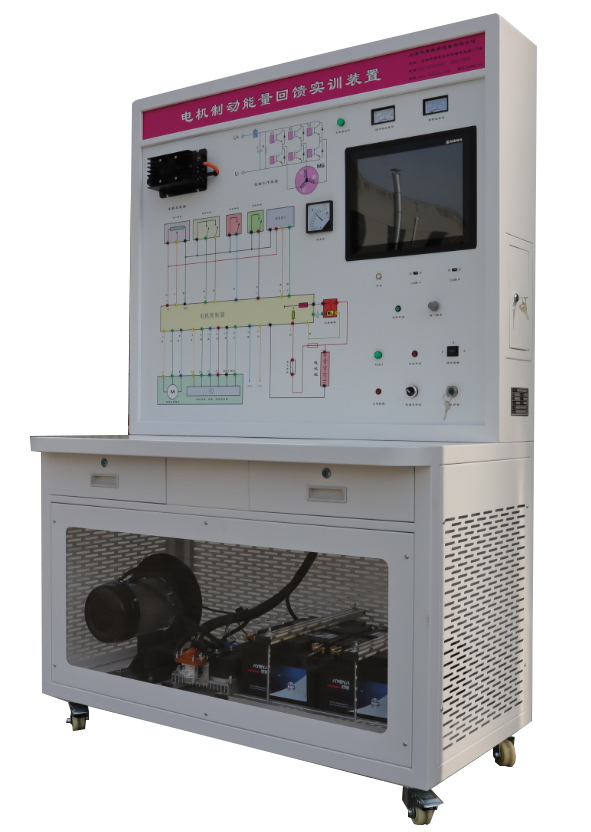

一、结构组成

 设备零部件：无刷直流电机、15寸触摸一体机、上位机软件、数据传输接口、档位控制、巡航控制、高效智能电机控制器、动力驱动电池组、便捷充电器、系统主电流表、能量回收电流表、动力电压变、相电压表、主继电器、高压电源开关、点火开关、充电开关、充放电模式指示灯、加速踏板、制动踏板、负载及控制装置等组成。

二、性能参数

上位机软件：能够监控驱动电机转速、车速、力矩、电压、电流、线电压、系统电流、温度等核心技术参数，操作方便。

永磁同步电动机：防护等级  IPX7  额定功率  3KW   额定电压  60V

电机特点：具有耗能低、效率高、扭矩大、起步快、噪音小、寿命长、零排放等诸多优点

电机控制器：采用专用的数字信号处理器（DSP）和高频功率器件以及专业优秀的热设计而成，具有效率高、体积小、重量轻等特点，防护等级为IP65。 是一款高可靠、低噪音、转矩脉动小的电机控制器，它适用于直流无刷电机和永磁同步电机的驱动与控制。电机控制器支持上位机调试软件运行，实现人机对话，有效的对学员进行控制器基础参数设置培训。

三、实验项目

永磁同步驱动电机零部件认识了解实训；

永磁同步驱动电机拆装实训；

永磁同步驱动电机规格数据测量实训

永磁同步驱动电机加速实验；

永磁同步驱动电机减速实验；

永磁同步驱动电机制动实验；

四、通用参数

1、展示功能：各相关系统按合理位置排布，能直观展示纯电动汽车动力系统和相关附件的结构组成与工作原理；

运行功能：接通运行开关，能正常演示纯电动汽车电机与控制系统动、静态及各种工况，满足新能源汽车电动驱动系统的实际操做及故障诊断与排除的教学需要。

2、显示功能：各个电流表实时显示各个系统电流输出输入情况。各个电压表实时显示各个系统电压情况；上位机软件综合监控电机个各项数据。

3、识图功能：检测面板上绘有高清电动汽车电机控制器的电路原理图。零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解新能源电路图、熟悉掌握读懂电路图、直到最终可以自主绘制电路图的学习过程。

六、技术参数：

外形尺寸：1220mm*650mm*1900mm(长*宽*高)；

系统电源:DC60V

电机形式：直流无刷

能量回收：外置惯性装置

转速范围：0-15000r

显示系统：大功率回收电流表

PC配置：

屏幕尺寸: 15英寸

内存容量: 2GB

内存类型: DDR3

硬盘容量: 32GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 1GB及以上

光驱类型: 无光驱

操作系统: Windows
