一、产品简介

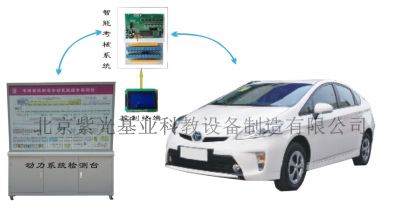

        本实训系统以普锐斯整车为基础，经过改装加工，使之成为多功能教学在线检测整的车。改造后的整车可以正常行驶，全车的所有系统均能正常工作。在实训时，将多功能故障控制系统、数据检测板对接与汽车线束上，即可以开始实训。汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，适用于中高等职业学院和培训机构对整车系统，发动机电控系统的理论和维修实训的教学需要，能够充分展示汽车混合动力系统、自动变速器系统、变频器、电源管理系统、动力电池系统、发电机M1/驱动电机M2/灯光系统、照明系统、仪表系统、雨刮系统、起动系统、充电系统、点火系统，电控系统，组成结构和工作过程、工作原理、故障设置及诊断的教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。实训指导书及台架操作说明书。

二、实训项目

混合动力发动机系统的数据检测、故障诊断与排除实训

混合动力系统MG1发电机的数据检测、故障诊断与排除实训

混混合动力系统MG2驱动电机的数据检测、故障诊断与排除实训

混合动力系统变频器的数据检测、故障诊断与排除实训

混合动力系统电池管理系统的数据检测、故障诊断与排除实训

合动力系统车身电器系统的数据检测、故障诊断与排除实训

三、技术参数：

外形尺寸：原车参数；

系统电源：12V

工作电压：500V直流电压；

工作温度：-50℃～50℃；

驱动电压：500V

电机功率：50KW

电机扭矩：400N.m

配套实训指导书、产品合格证、保修卡。

控制柜：1740mm X 1700mm X 550mm

工作电源：12V/60AH蓄电池

油箱容积：40L

工作温度：-50℃～50℃、
