一、概述

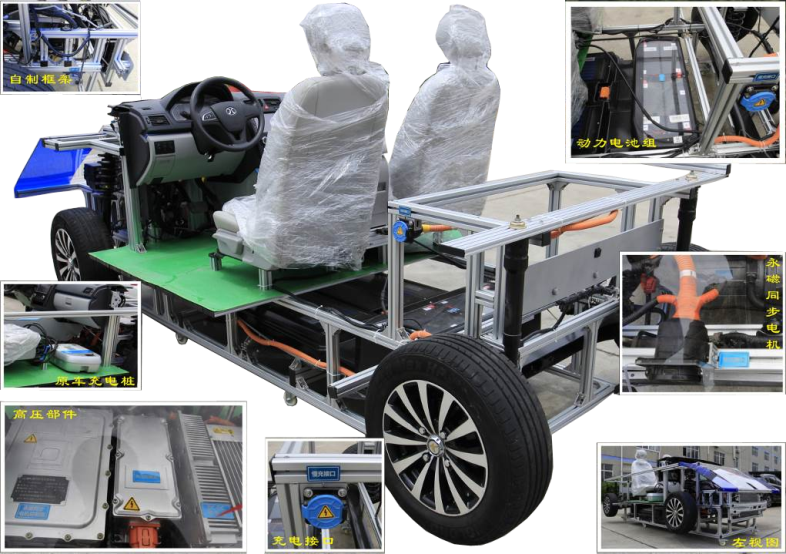

40*40铝合金型材加工为整车骨架。包含有前悬架支撑、后悬架支撑、控制器支撑、电机支撑、方向机固定支撑、动力电池托盘、驾驶室整体支撑以及制动系统、工作台等整体框架均为国标铝型材设计制作而成。具有结构清晰，承重力强、易拆易装、外表美观等优点。同时具有较强的现代气息。 电动车整体以北汽e160电动车为基础，构建的电动汽车整车实训系统。主要部件：动力电池及管理系统、电机及电机控制器、高压控制盒、DC-DC模块、车载充电器、高压充电接口、整车集成控制器、电动压缩机、PTC模块、空调控制模块、电动方向机及模块、车身控制模块、数据采集终端、ABS制动系统，安全气囊、高低压线束等组成。

二、实训项目

直观了解北汽EV160电动汽车的整体结构；

可检测电动汽车的电机控制系统的工作状态与工作原理。

演示电动汽车动力电池及管理系统的结构与原理；

演示电动汽车电机及控制器的结构与原理；

演示电动汽车的高压电源的结构与控制方式；

演示电动汽车DC-DC模块的结构与原理；

演示电动汽车快充及慢充的结构与原理；

演示电动汽车的整车控制原理、结构及相应的逻辑关系；

演示电动汽车空调系统制冷部分、PTC模块的结构与原理；

演示电动汽车电动方向系统的结构与原理；

演示电动汽车制动系统的结构与原理；

演示电动汽车的总线结构与原理；

（只有特殊要求才配备此条配置）根据客户需要，开发相关的示教板，如动力电池及管理系统、电机及控制系统、DC-DC系统、空调系统、电动方向系统、ABS制动系统、总线控制系统等实训台，设置常见故障，培养学员的动手能力及排除故障逻辑思维能力。

三、技术参数

最高车速：125

最大爬坡：20%

等速耗电量：≤13

驱动电机类型：永磁同步

转速范围：0-9000r

额定功率：20KW

峰值功率：45KW

额定扭矩：64NM

峰值扭矩：144NM

直流输入电压：336V

电机电压工作范围：252-403V

控制电源：12V

动力电池类型：锂离子

电池容量：80AH

动力电池标称电压：332V
