一、产品简介

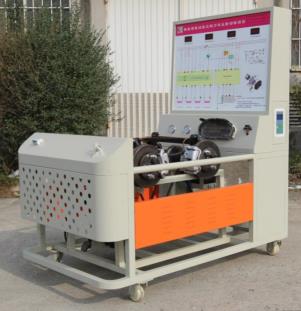

该设备采用新能源汽车ABS与真空助力系统总成, ,可实现ABS与真空助力系统的所有实训项目，故障的设置与检测排除等操作。展示新能源汽车ABS与真空助力系统的工作的特点、ABS与真空助力系统系统的工作原理、及ABS与真空助力系统系统的工作特行。适用于中高等职业技术院校,普通教育类和培训机构，对新能源汽车ABS与真空助力系统系统结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明书及实训指导书

二、结构组成

原厂新能源汽车ABS与真空助力系统系统总成、ABS与真空助力系统运行所有相关的原车附件等组成。每个车轮附有高能高精度接合片，压力弹簧、弹簧调节装置。在主动盘与被动盘机械力的传动过程中，能够根据每个车轮制动压力的不同，到达最佳的联动效果，使防抱死制动效果达到理想的真车状态。ABS与真空助力系统系统工作时、脚部震感和反弹力感觉明显。装配了高能高精度摩擦片后，系统还能有效的防止电动机因制动力过大而造成的的电机烧毁现象。设备电机要求高低、前后可以任意调节。配备故障设置和排除系统、原车电路原理图板及检测端子、控制加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、配套实训指导书及台架操作说明书。

三、实训项目

新能源汽车ABS与真空助力系统结构的认知了解

新能源汽车ABS与真空助力系统的工作原理实训

新能源汽车ABS与真空助力系统传感器的故障诊断与排除实训

新能源汽车ABS与真空助力系统控制策略分析实训

新能源汽车ABS与真空助力系统执行器的故障诊断与排除实训

新能源汽车ABS与真空助力系统的排气实训

新能源汽车ABS与真空助力系统数据诊断与数据读取

新能源汽车ABS与真空助力系统电控单元的代码修改

新能源汽车ABS与真空助力系统拆卸与组装实训

四、技术参数：

外型尺寸：1600mm×1000mm×1700mm

电压：308V/220V

功率：3.0KW

转速：1400R

重   量：200Kg
