一、结构组成

新能源汽车配件包含比亚迪霍尔电流传感器、电流表、电压表、继电器。12V电池组、放电负载、多模式负载开关、点火开关、电源总开关组成。

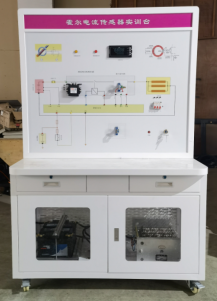

设备台架包含：一体式设备框架，数据检测面板，高清电路原理图、实物安装区、设备故障设置区、考核系统、30cm工作台、控制机构、电源总开关、万向脚轮等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

二、部分实训功能

新能源汽车霍尔电流传感器的认知实训

新能源汽车霍尔电流传感器的内部结构

新能源汽车霍尔电流传感器的数据测量实训

新能源汽车霍尔电流传感器的故障诊断与排除实训

新能源汽车霍尔电流传感器的针脚定义

三、功能特点：

1、动态运行功能：操作各个系统开关，系统可正常工作。真实演示新能源汽车电流传感器的工作原理及工作过程。

2、检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏线束的情况下,随意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化。还可以通过检测端子测量元件的电压,电阻,电流,波形等数据。实时了解各个元件的工作状态。

3、故障设置功能：

故障设置系统，在台架的隐秘处，设有故障设置系统，根据设备实际运行的特点，设置多个故障点，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。

4、识图功能：

控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图（霍尔电流传感器电路图）， 为学员提供汽车电路的识图、读图、画图的学习过程。

5、安全防护功能：

配置电源总开关，设备不使用时，断开连接。保证安全。

四、技术参数

外形尺寸：1220*700*1850mm（长×宽×高）；

工作电压：12V直流电压；

使用车型：比亚迪

工作温度：-50℃～50℃；

设备颜色：7032
