一、设备要求

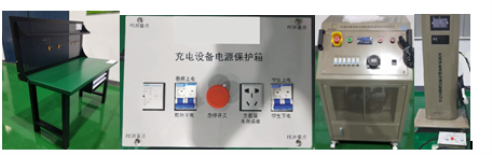

本产品选用主流国标充电桩为基础制作，包含：充电桩壳体、急停开关、状态指示灯、电源指示灯、故障指示灯、电度表、浪涌保护器、主板、显示屏、读卡器、网络通讯、CC控制、CP控制、电压临界控制、充电控制、放电控制等）、放电负载、充电枪 绝缘工作台、安全电源组件等组成。

实训台控制板带有定位孔，可以进行快速便捷的安装调试，在多次拆装后，不会损坏。

采用高分辨率彩色触摸屏显示，以触摸按键操作，可设定充电模式。

采用单相电子式电能表进行电度计量，通过RS-485与主板通讯。

采用非接触式智能读卡器，读取IC卡相关信息，通过RS-485接口与主控板通讯，由主控板后台程序进行充电者身份识别，用户信息记录，充电费用计算等。

进线开关采用具有漏电保护功能的开关，并安装急停按钮。

充电桩在安装调试完成后，可以通过负载箱进行验证。（需在教室指导下进行），负载箱可以调节输出电流。验证完成后，可以对国标新能源汽车进行充电作业。

充电桩具有安全保护功能，包含过温保护、欠压保护、过压保护、、短路保护、急停保护、接地保护、、低温保护、防雷保护、过载保护漏电保护等；
配有原厂电路图，作为考核的使用工具。

二、实训项目

交流充电桩的认知与了解实训

交流充电桩的工作原理实训

交流充电桩的内部结构原理实训

交流充电桩的内部线路连接

交流充电桩的内部原件拆卸安装实训

交流充电桩的内部内部原数据测量实训

国标充电桩充电操作

三、技术参数

工作台外形尺寸1500*750*1620mm
电器寿命：10000次

机械连接寿命：50000次
输入电压：AC220V±20%
输出电压：AC220V±20%

额定功率：7KW

防护等级：IP54

绝缘强度：2500V

系统工作电压：直流12V

系统工作温度：-40℃～+50℃
频率:50±3 Hz
最大输出电流 :32A
线缆长度：3米
