一、产品简介

       该设备用于培养职业院校学员掌握电动汽车动力电池管理系统（BMS）性能特点、结构等基本原理知识，掌握动力电池管理系统（BMS）精准的 SOC 估算、精确的单节电池电压检测，能够完成电动汽车在运行、充电和调试过程中对电池组的工作状态进行实时高效的检测，达到对电池组智能化管理，有效的延长电池组使用寿命等作用。

二、结构组成

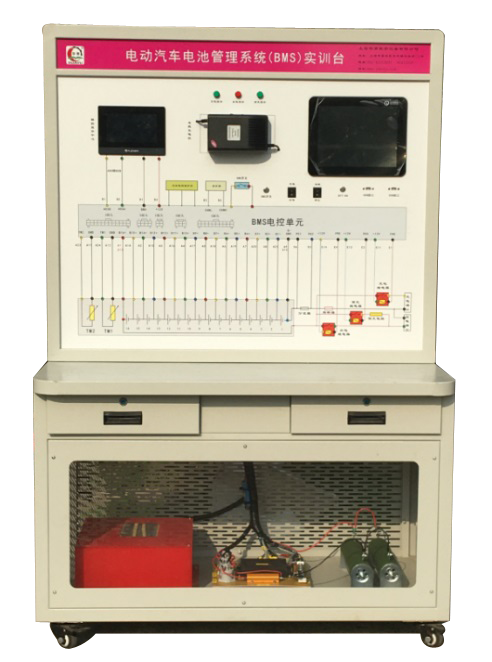

实训台由测量面板、锂电池管理系统控制模块（BMS）、上位机、、锂电池组、车载充电器、主继电器组、电动高压电源开关、点火开关、锂电池性能状态显示屏、诊断系统、各个系统的工作状态指示、故障触发控区、充放电模式开关、充放电模式指示灯、放电实验负载等组成。

三、技术参数

• 实验台尺寸：1220mm*650mm*1900mm(长*宽*高)；

• 输入电压：二相三线 ～220V±10%  50Hz

• 系统电压:   DC12V//24V

• 工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

• 工作电压: 48VDC

• 放电负载功率：2KW

• 四、部分实训项目

• 1、锂电池充电性能实验；

• 2、锂电池放电性能实验；

• 3、锂电池温度极限保护实验；

• 4、放电电流保护实验；

• 5、充电电流保护实验；
