一、产品简介

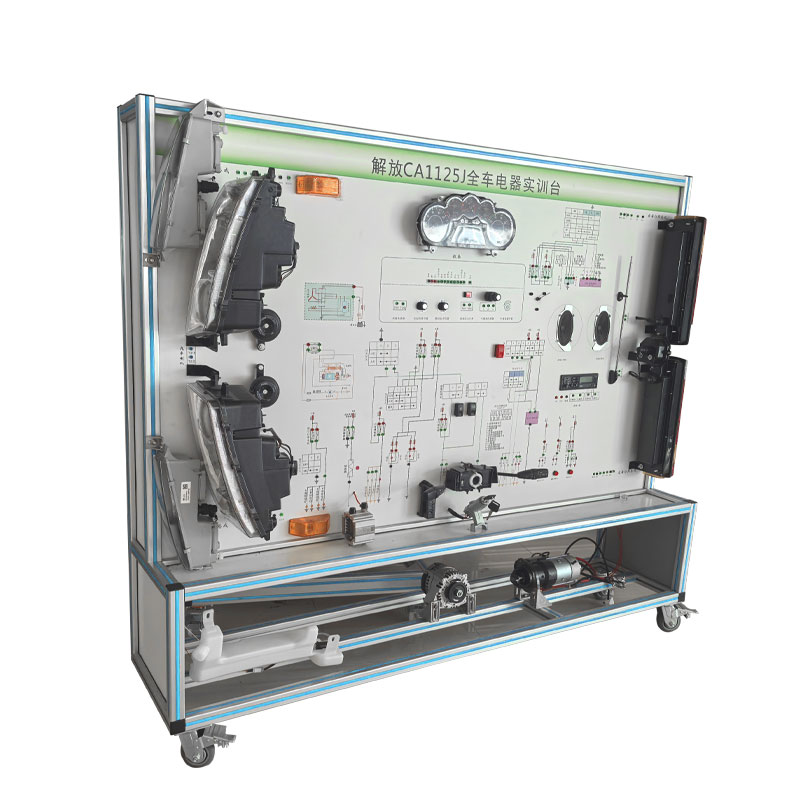

解放CA1125J全车电路实训台以ca1125j全车电器实物为基础，展示全车电器系统的结构组成和工作过程。适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对ca1125j全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。

二、结构组成

汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、转向信号系统、喇叭、空调系统、室内灯系统、门控灯、雨刮系统、音响系统等。

设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、实训项目：

灯光系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

仪表系统零部件认知、结构组成、线路测量故障诊断与排除、、拆装等实训

起动系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训、

充电系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

信号及喇叭零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

雨刮系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

音响系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训

四、技术参数

外形尺寸：2040mm×750mm×1900mm（长×宽×高）；

使用车型：ca1125j

动力电源：220V交流电压；

工作电压：24V直流电压；

工作温度：-50℃～50℃；

电  机:  380/1.5KW

颜  色：解放蓝

蓄电池：60AH/12V（2块）
