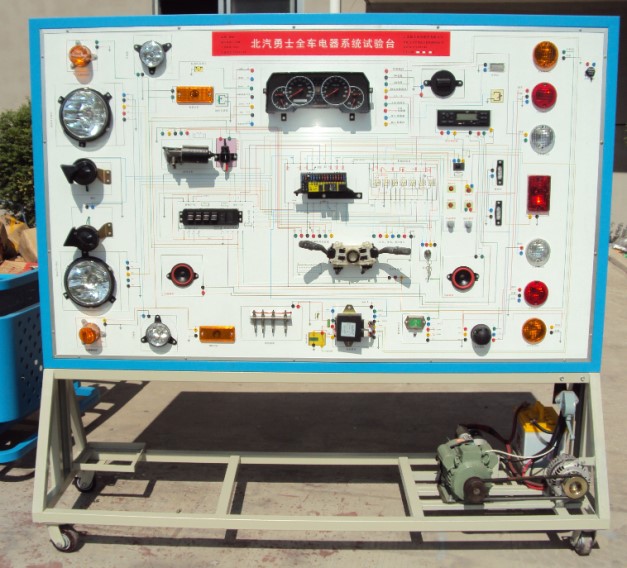

一、结构组成
汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、信号及喇叭、雨刮系统、音响系统等。
设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。
二、实训项目：
灯光系统零部件认知、结构组成、线路测量、拆装等实训
仪表系统零部件认知、结构组成、线路测量、拆装等实训
起动系统零部件认知、结构组成、线路测量、拆装等实训
充电系统零部件认知、结构组成、线路测量、拆装等实训
信号及喇叭零部件认知、结构组成、线路测量、拆装等实训
雨刮系统零部件认知、结构组成、线路测量、拆装等实训
音响系统零部件认知、结构组成、线路测量、拆装等实训
所有系统的故障设置及排除实训
（三）功能特点：
1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2.显示功能：
仪表显示单元，实时显示发动机的各项数据，包含冷却水的温度指示，发动机的机油压力显示，发电机的充电显示等。数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。
3.信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
4.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
5.故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，根据设备实际运行的特点，设置多个故障点，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
6.识图功能：
控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图（与原厂电路图相对应）， 为学员提供汽车电路的识图、读图、画图的学习过程。
7.安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池。
8.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
9.教学指导功能：实训台配置设备操作使用说明和实训指导资料等。
10、教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书等。
（五）技术参数
外形尺寸：2040mm×750mm×1900mm（长×宽×高）；
动力电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
使用车型：北汽勇士
电   机:  220V/1.5KW
颜    色：解放蓝
蓄电池：60AH/12V
