一、产品简介

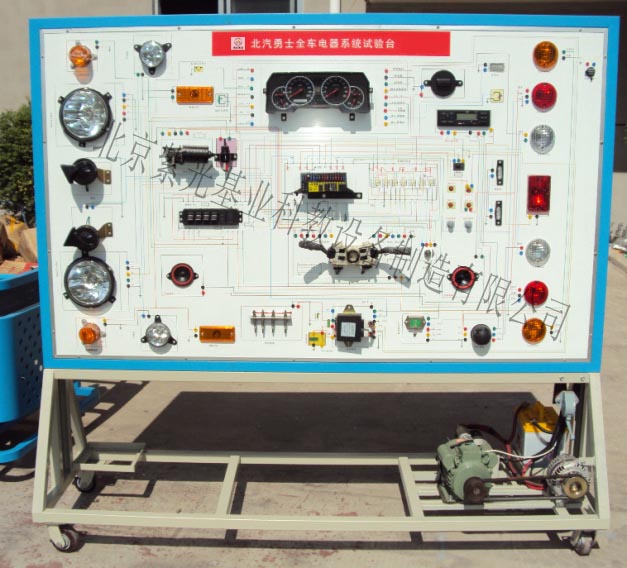

汽车全车电路示教板以北汽勇士全车电器实物为基础，展示北汽勇士全车电器系统的结构组成和工作过程及工作原理。并能实时检测各系统的电压电流电阻等数据。同时还具备考核功能，实时掌握学员阶段性的学习情况，适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对北汽勇士全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。

二、结构组成

汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、信号及喇叭、雨刮系统、音响系统等。

设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、实训项目：

灯光系统零部件认知、结构组成、线路测量、拆装等实训

仪表系统零部件认知、结构组成、线路测量、拆装等实训

起动系统零部件认知、结构组成、线路测量、拆装等实训

充电系统零部件认知、结构组成、线路测量、拆装等实训

信号及喇叭零部件认知、结构组成、线路测量、拆装等实训

雨刮系统零部件认知、结构组成、线路测量、拆装等实训

音响系统零部件认知、结构组成、线路测量、拆装等实训

所有系统的故障设置及排除实训

四、技术参数

外形尺寸：2040mm×750mm×1900mm（长×宽×高）；

动力电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

使用车型：北汽勇士

电机:  220V/1.5KW

颜色：解放蓝

蓄电池：60AH/12V
