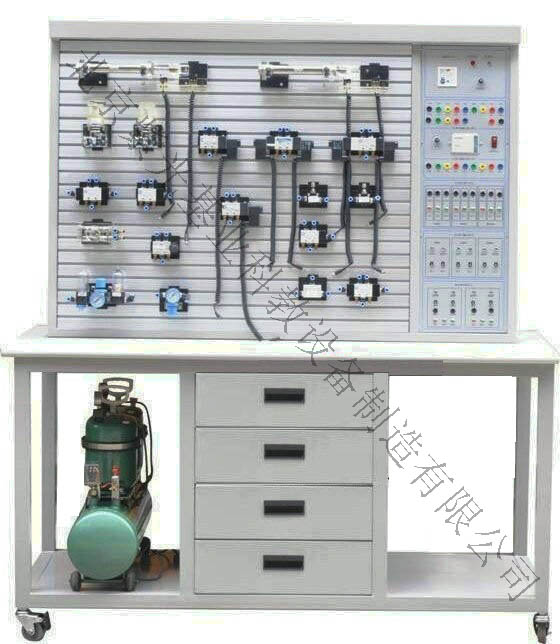

一、ZGYA-282A气动PLC控制实验装置主要技术参数：
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）
4、空气压缩机（基本配置小型机） 电机功率：250W 电源：AC220V
5、公称容量：10L
6、额定输出气压0.7Mpa
7、实训装置外型尺寸：1500mm×600mm×1700mm
二、ZGYA-282A气动PLC控制实验装置主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安插在实训面板上（面板为"网板型"铁板冲压成型）。回路搭接采用快换接头，拆接方便快捷。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、ZGYA-282A气动PLC控制实验装置气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路

PLC控制的基本回路

1、出厂程序

2、单电磁铁的换向

3、双电磁铁的换向

4、两个单电磁铁的换向

5、单、双电磁铁的换向

6、三组电磁铁的换向

7、单电磁铁的延时回路

8、PLC控制的计数回路

9、流水灯

10、七段数码

11、PLC基本编程练习

 气动的应用系统

 1车门开关控制系统

2 液面自动控制装置气动系统

§4-3 带材移动中气动纠偏控制系统

4 尺寸自动分选机气动系统

5 气动震动装置气动系统

四、ZGYA-282A气动PLC控制实验装置配置清单：

序号分 类元件 名 称数 量1实训装置实训桌1实训台12气泵空气压缩机WY5.2-双头（静音）13组合元件单作用缸 QGX25ⅹ1001双作用缸 QGX25ⅹ1001旋转气缸（透明有机玻璃）1三联件 AC20001减压阀（带压力表） AR20001手动换向阀 H210— 081单电磁换向阀（二位五通） 4V210-8（ DC24V）2双电磁换向阀（二位五通） 4V220-8（ DC24V）1双电磁换向阀（三位五通） 4V23 0-8（ DC24V）1单气换向阀（二位五通） 4A210-082双气换向阀（二位五通） 4A210082行程阀（机控） MOV-21行程阀（按钮） MOV-3A1或门型梭阀 ST-022快速排气阀 1/4 QE-022单向节流阀 RE-022单向阀 1/42顺序阀（透明有机玻璃）2气容1六通（有机玻璃）24附件气管 PU6×420米盘5电器配件行程开关（装在缸体上）4个编程电缆（三菱）6内六角扳手2把螺丝刀1把剪刀1把活动板手1把尖嘴钳1把消声器（小） 1/82只消声器（大） 3/81只三通（T型三通）? 64只三通（Y型减径三通）? 8-? 61只四通 直径62只L型（螺纹二通） 6012只L型（螺纹二通） 6022只气孔塞头 直径610只生料带1个保险丝 3A2只7资料气动使用说明书1册光盘（PLC编程软件，PLC程序）1碟
