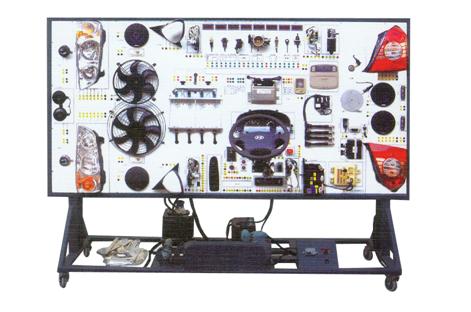

一、结构组成
舒适系统、灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。
二、功能特点
1．可运行全车电器系统，展示全车电器系统的组成结构及原理。
2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5．安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。
7．配备有使用说明书及相关资料。
8．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。
三、技术参数
外形尺寸：2040mm×650mm×1850mm（长×宽×高）；
动力电源：380V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；

蓄电池：60AH/12V
