一、产品简介

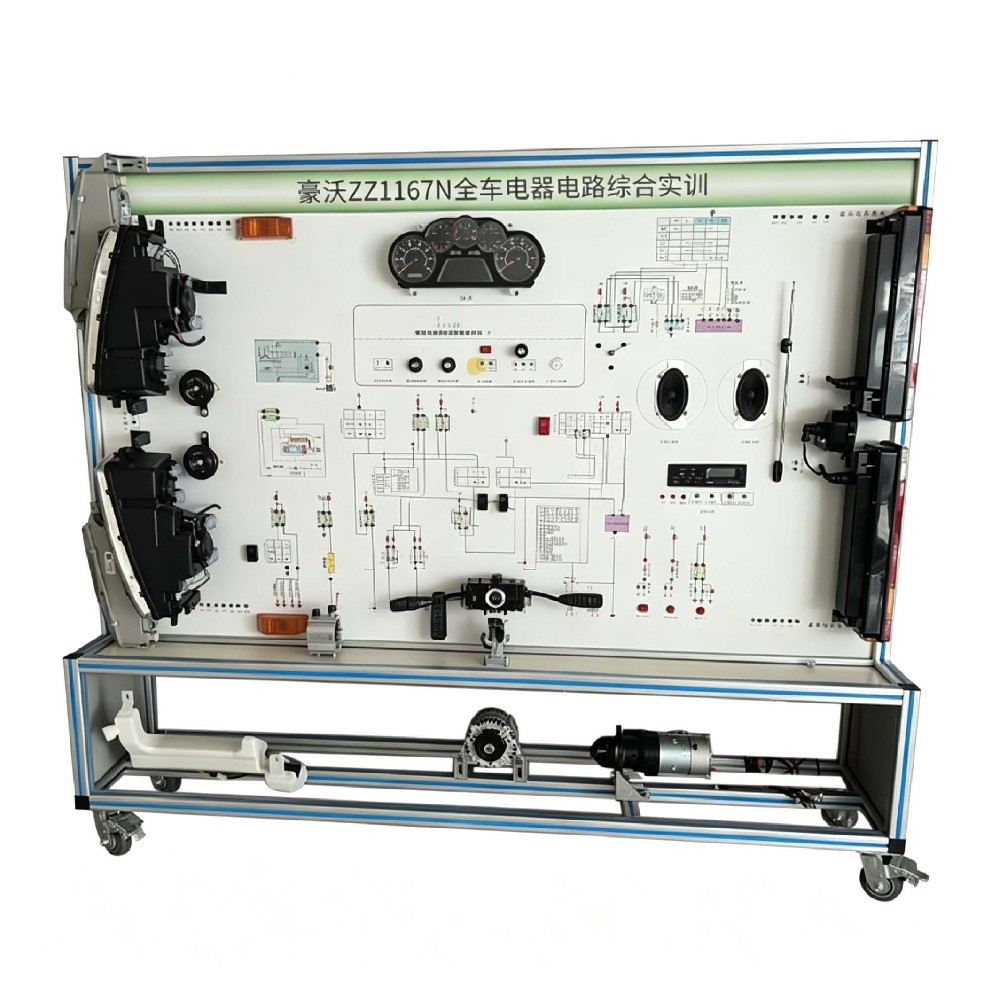

本产品以豪沃1167N军车全车电器实物为基础，展示全车电器系统的结构组成和工作过程。适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对豪沃1167N全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。

二、结构组成

汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、转向信号系统、喇叭、空调系统、室内灯系统、门控灯、雨刮系统、音响系统等。

设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、能特点：

1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。

2.显示功能：

仪表显示单元，实时显示发动机的各项数据，包含燃油显示、气压显示，发电机的充电显示等。LED灯实时显示执行器的工作状态。

3.检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

4.识图功能：

控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图（与原厂电路图相对应）， 为学员提供汽车电路的识图、读图、画图的学习过程。

5.安全防护功能：

蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池。

四、产品工艺

台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。

上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为三开门设计，可以全部打开，方便维修维护。

大面积工作台，台面为2040*300mm，可以放置教学资料，测量工具、诊断设备等。

驱动电机为220V电源，用来驱动发电机，完成充电系统的实训科目，带有漏电保护器，保证教学安全。

设备脚轮方便移动，并能随时锁止，保证教学安全。

五、技术参数

外形尺寸：2040mm×750mm×1900mm（长×宽×高）；

使用车型：豪沃1167N

动力电源：220V交流电压；

工作电压：24V直流电压；

工作温度：-50℃～50℃；

电   机:  380/1.5KW

颜   色：蓝

蓄电池：60AH/12V（2块）
