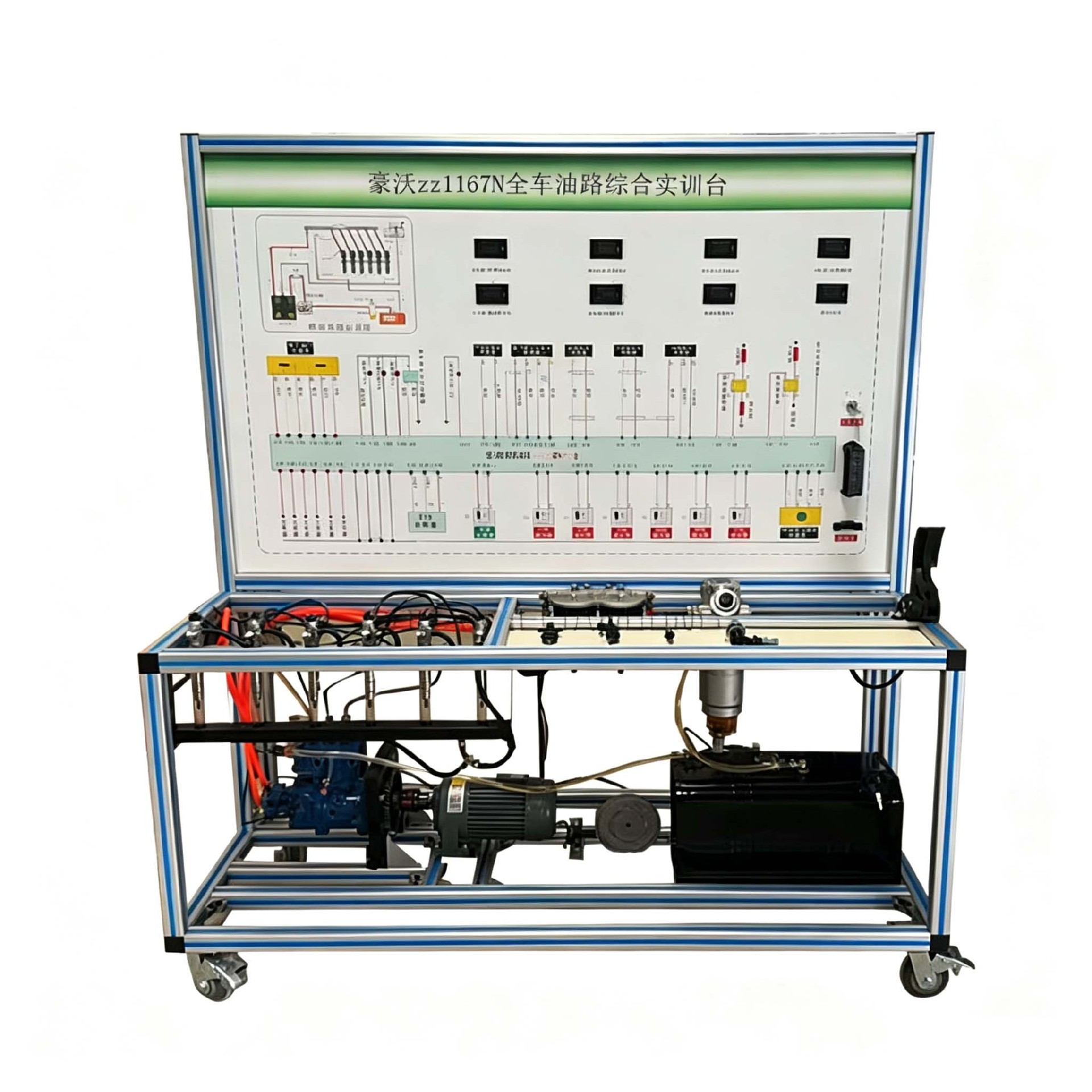

豪沃zz1167N全车油路综合实训台汽车教学模型

一、产品简介

本产品以豪沃1167N军车全车油路实物为基础，展示全车油路系统的结构组成和工作过程。适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对豪沃1167N全车油路系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。

二、结构组成

汽车部件包含：发动机控制电脑(ECU)，点火开关，诊断座，燃油箱，油泵继电器，高压油管，喷油嘴，喷油器，异步电动机，曲轴位置传感器及信号轮等。

设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、油泵继电器，高压油管，喷油嘴，喷油器，异步电动机等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、能特点：

1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车油路系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。

2.显示功能：仪表显示单元，实时显示油路系统的各项数据，包含燃油显示、气压显示，燃油压力、油量等参数，LED灯实时显示执行器的工作状态。

3.检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,通过外接接线端子直接测量油路传感器电压、电阻及波形，任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

4.识图功能：控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色油路原理图（与原厂油路图相对应），为学员提供汽车油路的识图、读图、画图的学习过程。

5.基本配置：检测控制面板，发动机控制电脑(ECU)，点火开关，诊断座，燃油箱，油泵继电器，高压油管，喷油嘴，喷油器，异步电动机，曲轴位置传感器及信号轮，油门踏板，智能故障设置，移动台架（自动锁止功能）。

四、产品工艺

1.台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。

2.上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为三开门设计，可以全部打开，方便维修维护。

3.大面积工作台，台面为2040*300mm，可以放置教学资料，测量工具、诊断设备等。

驱动电机为220V电源，用来驱动发电机，完成充电系统的实训科目，带有漏电保护器，保证教学安全。

4.设备脚轮方便移动，并能随时锁止，保证教学安全。

• 技术参数

外形尺寸：1650mm×550mm×1700mm（长×宽×高）；

使用车型：豪沃1167N

动力电源：220V交流电压；

工作电压：24V直流电压；

工作温度：-50℃～50℃；

电   机:  380/1.5KW

颜    色：蓝

蓄电池：60AH/12V（2块）
