一、产品简介

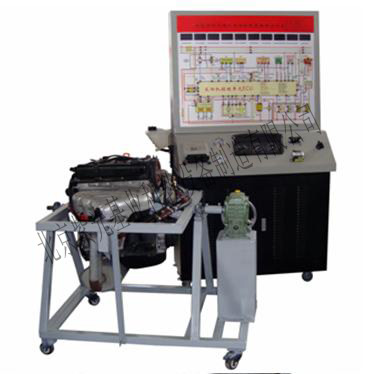

     本实训台以桑塔纳2000GSI时代超人原厂全新电喷汽油发动机为基础，发动机可拆装及运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论二、结构组成

     分为拆装实训台架与控制台架两大机构。桑塔纳2000GSI AJR发动机总成、原车发动机控制电脑、组合仪表、防盗电脑、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、大容量接油盘、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、减速翻转机构、翻转架、任务驱动教学模式的实训指导书及台架操作说明书。各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

三、技术参数

型号：HKC-AJR03
车型：桑塔纳2000GSI时代超人
发动机型号：AJR发动机总成
外形尺寸：
操作台：1200mm X 800mm X 950mm（长X宽X高）
控制台：550mm X 1000mm X 1850mm（长X宽X高）
工作电源：12V/60AH蓄电池
油箱容积：10L
工作温度：-50℃～50℃

四、功能特点

1．发动机运转正常。

2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。

3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。

4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。

5．配备原车OBD诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。

6．防盗及节气门体匹配操作，对比防盗工况与正常工况。

7．实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

8．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。

9．可对发动机进行拆卸和装配实训，学员可在拆装台架上进行发动机拆装和修理的实操，拆装中发动机可做轴向任何角度翻转和静止，可与运行台架相连，通过接通发动机拆装架上的电路、油路、气路、水路等，运行发动机。

10． 分置拆装、操纵两系统，互不干扰又方便联接，适时检测装配效果，充分满足发动机解体、装复、调试、运转、检验全过程的要求。

11． 实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

12． 实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
