一、产品简介

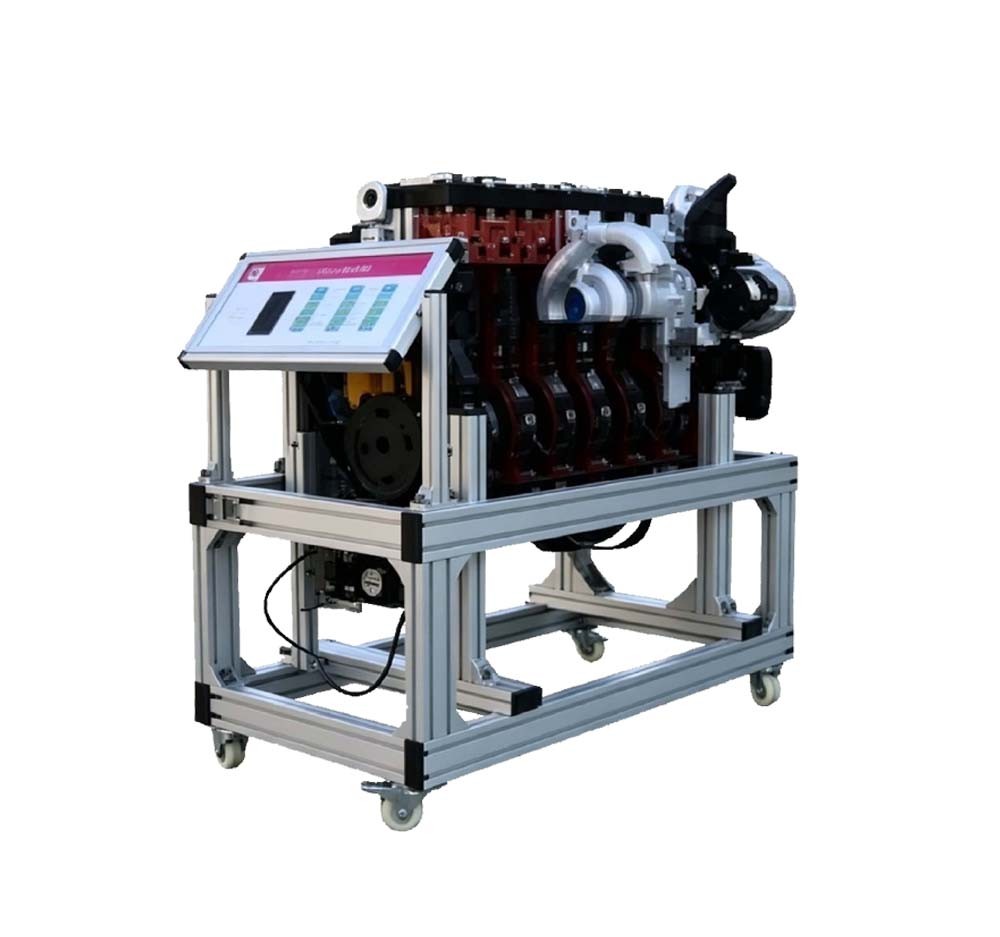

本设备台架以北汽BJ80柴油发动机发动机总成为基础，经过剖切加工制作而成，使北汽BJ80柴油发动机发动机内部结构清晰可见，能充分展示北汽BJ80柴油发动机发动机的内部结构组成与工作特点。大扭矩电动减速机作为动力源，可在低速缓慢的运行中，进行动态的工作原理演示。本设备具有较强的教学意义，配套实训指导资料，合格证，保修卡。

二、结构组成

北汽BJ80柴油发动机发动机解剖后的总成，包含进排气机构、曲轴连杆机构、润滑系统、冷却系统、缸体、电动减速机，设备展示台架、控制面板、万向脚轮、设备标牌等组成。

三、设备功能

北汽BJ80柴油发动机发动机动态运行功能，了解四个工作循环的工作原理。

北汽BJ80柴油发动机发动机正时机构的结构组成与工作原理实训

北汽BJ80柴油发动机发动机气缸盖的结构组成与工作原理实训

北汽BJ80柴油发动机发动机进气门的结构组成与工作原理实训

北汽BJ80柴油发动机发动机排气门的结构组成与工作原理实训

北汽BJ80柴油发动机发动机进气歧管的结构组成与工作原理实训

北汽BJ80柴油发动机发动机排气歧管的结构组成与工作原理实训

北汽BJ80柴油发动机发动机气缸垫的结构组成与工作原理实训

北汽BJ80柴油发动机发动机活塞的结构组成与工作原理实训

北汽BJ80柴油发动机发动机连杆的结构组成与工作原理实训

北汽BJ80柴油发动机发动机曲轴的结构组成与工作原理实训

北汽BJ80柴油发动机发动机机油泵的结构组成与工作原理实训

北汽BJ80柴油发动机发动机喷油器的安装位置与工作原理实训

四、制作工艺

底座国标钢材焊接而成，外部进行防锈处理，并高温喷涂，使其表面耐油污，易清洁。

配置大扭矩减速电动机，可以缓慢的速度进行动态工作原理演示，安全安静。

控制面板，UV喷涂，颜色亮丽，并且不易褪色。

北汽BJ80柴油发动机发动机为线切割工艺，剖口整齐，美观。

剖口着色，区分剖口与原件之间关系。

万向脚轮，移动方便。并且能随时锁止，保证了教学安全。

五、技术参数：

使用车型：北汽BJ80

发动机类型：L型

气缸数量：6缸

运行转速：26r/分

驱动速比：25:1

电机功率：250W

万向脚轮：3寸

设备颜色：解放蓝

外形尺寸：1200*600*1400
