一、产品简介

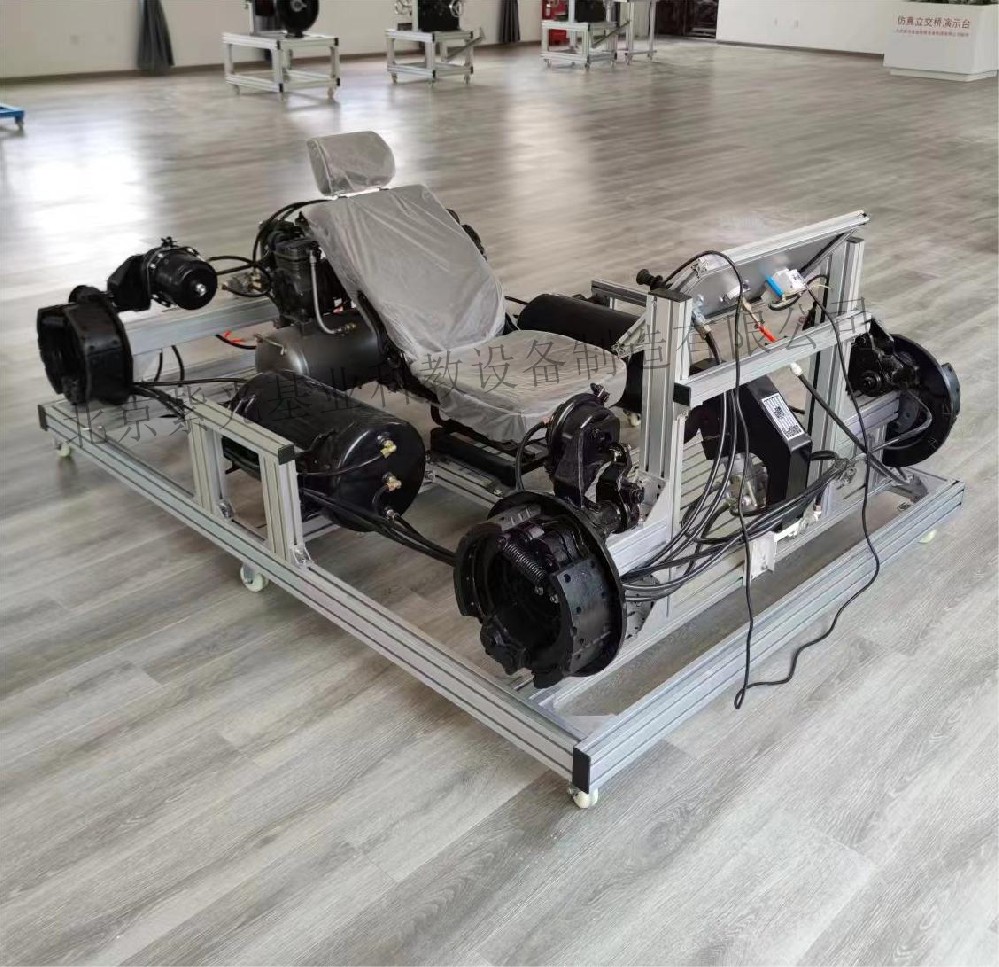

解放CA1125J制动系统实训台为解放CA1125J原车制动系统制作而成，能分展示载货汽车气压制动系统的结构组成及安装位置并能使其动态运行在运行中，观察了解载货汽车气压制动系统的工作原理及工作过程是汽车维修培训机构必备设备之一

二、结构组成

选用解放CA1125J汽车制动系统原车材料，包含制动总泵、制动分泵，电动空气泵，储气筒，前后刹车机构、断气刹手阀、继动阀、快放阀、四回路保护阀、排水阀、安全阀、干燥器及限压阀总成、座椅、气压表、设备台架，等组件，配套汽车气压制动系统实验台操作说明及制动系统指导资料

按原车布置装配在台架上，气压表显示工作气压， 面板上绘制气压制动系统的工作原理，配套汽车制动系统实验台使用操作与实训课题的实训指导书

三、实训项目

解放CA1125J气压制动系统配件的认知了解实训

解放CA1125J气压制动系统零部件拆装实训

解放CA1125J气压制动系统的制动蹄更换实训

解放CA1125J气压制动系统的工作原理实训

解放CA1125J气压制动系统总泵的结构原理实训

解放CA1125J气压制动系统总泵的拆装实训

解放CA1125J气压制动系统的分泵结构原理与拆装实训

解放CA1125J气压制动系统的间隙调整实训

四、主要功能

展示功能：按照原车布局，展示汽车气压制动系统的结构组成与安装位置了解汽车气压制动系统的管路连接

动态运行：真实的演示气压制动系统工作原理，包含制动脚刹，制动钳抱死释放脚

刹，制动器释放回位

显示功能：气压表实时显示当前气压的变化；

五、技术参数：

外形尺寸：1550×1250×800mm

电源：220V

压缩机：0.8MPA

容积：30升

功率1.5KW

万向脚轮：2.5寸

工作温度：-50℃～50℃
