一、产品介绍：

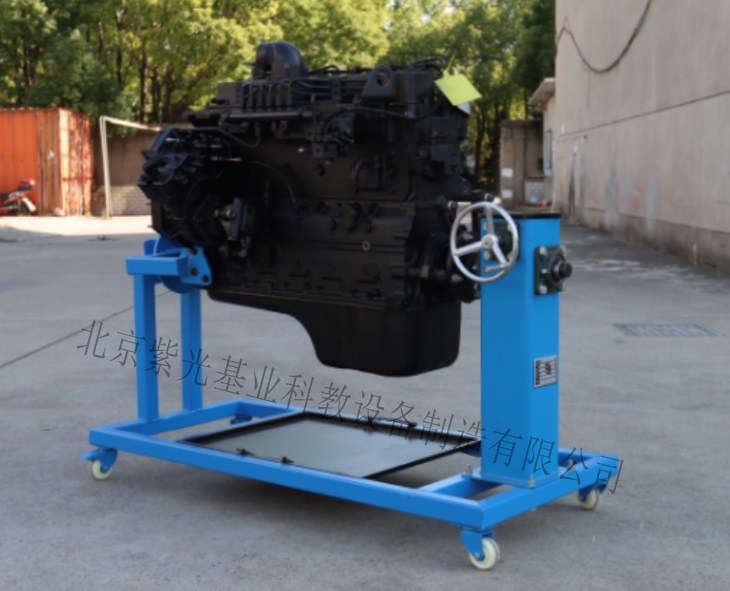

ZG-KFCZJ康明斯6BT发动机拆装翻转架选用康明斯6BT发动机总成，附属件齐全有效；拆装中发动机可做轴向任360 o何角度翻转和静止。配套大面积接油盘、大面积工具盘、万能卡盘，减速器，移动脚轮等，是汽车维修培训机构必备设备之一。配套使用说明书维修资料。

二、基本配置：

康明斯6BT发动机总成、发动机运转灵活，无卡滞。

减速旋转机构总成， 60：1的减速比，轻巧转动。

万能卡盘为钢材焊接而成，安全可靠，不变形， 可安装各种不同型号的发动机总成。

万象脚轮使教学更为便捷，一人即可自由移动到教室的任何位置。

三、主要功能

发动机维修、拆卸；

通过拆装了解发动机的内部构造、原理、及基本拆装工艺

发动机的维修、组装；

通过拆装，掌握发动机的基本技术参数，轴瓦间隙配合，活塞环的安装数据，缸体和缸头的力矩掌握等要领。

四、实训项目

1．康明斯6BT发动机静态了解，元件的认识等实训项目

2. 康明斯6BT发动机结构与原理掌握等实训项目

3．康明斯6BT发动机大修工艺实训项目。

五、制作工艺

1.翻转架可承重500KG,，配备蜗轮蜗杆减速机构，减速装置转动灵活，速比为60:1，可以手工转动360度，任意停留在任何一个角度。使拆装中的发动机没有死角。

2.配套工具盘；为了拆装时工具的放置，特设置一个专用工具盘，长400mm,款250mm,深度为15mm, 高度890mm..高温喷塑。光鲜亮丽。

六、技术参数：

外形尺寸：  855mm×600mm×900mm（长×宽×高）

适用车型：康明斯6BT

发动机型号：160-20

减速形式：涡轮蜗杆

减速比：60:1

设备颜色：解放蓝
