一、产品简介

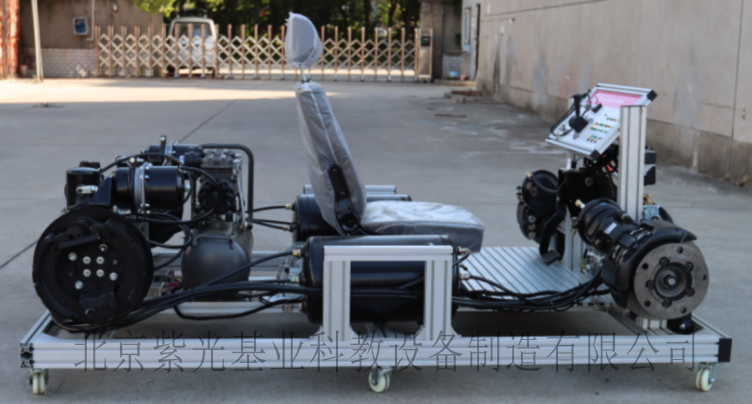

ZG-DQSCT东风1120GA东风气压刹车系统实训台以东风汽车制动系统制作而成，能分展示载货汽车气压ABS制动系统的结构组成及安装位置并能使其动态运行在运行中，观察了解载货汽车气压制动系统的工作原理及工作过程是汽车维修培训机构必备设备之一。

二、结构组成

选用东风汽车制动系统配件材料，包含制动总泵、前盘式制动分泵，前盘式制动器总成、后断气分泵、后鼓式制动器总成、打气泵，储气筒，前后刹车机构、断气刹手阀、继动阀、快放阀、四回路保护阀、排水阀、安全阀、ABS电控单元、ABS气压调节阀、ABS轮速传感器、ABS系统转速信号盘，发动机电控单元、制动等开关、ABS车速调节驱动动电机。干燥器及限压阀总成、座椅、气压表、设备台架，等组件，配套汽车气压制动系统实验台操作说明及制动系统指导资料

三、实训项目

东风气压ABS制动系统配件的认知了解实训

东风气压ABS制动系统零部件拆装实训

东风气压ABS制动系统的制动蹄更换实训

东风气压ABS制动系统的工作原理实训

四、主要功能

展示功能：按照原车布局，展示汽车气压制动系统的结构组成与安装位置了解汽车气压制动系统的管路连接

动态运行：真实的演示气压制动系统工作原理，包含制动脚刹，制动钳抱死释放脚

刹，制动器释放回位

显示功能：气压表实时显示当前气压的变化；

五、制作工艺

严格按照原车布局安装每个零部件；

40*80铝型材搭建而成

汽车座椅多方位可调节

前盘后鼓式制动结构

汽车部件整体全新

双气路供气设计

高清UV喷涂面板，线条清晰，不褪色

六、技术参数：

外形尺寸：2200×1500×800mm

输入电源：AC220V

功  率：1800W

气  压：08MPA

系统电源：DC21V/24V

容积：30升

万向脚轮：2.5寸

工作温度：-50℃～50℃
