一、产品介绍：

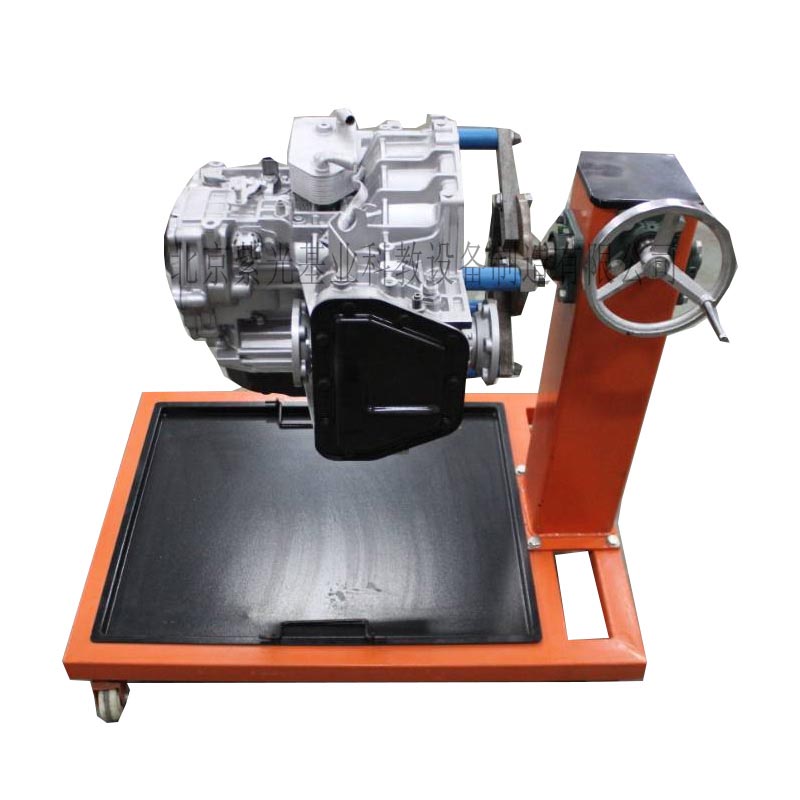

ZG-BSCZ06自动变速器解剖翻转台架选用大众01M自动变速器总成，附属件齐全有效；拆装中发动机可做轴向任360 o何角度翻转和静止。配套大面积接油盘；万能卡盘，减速器，移动脚轮等，是汽车维修培训机构必备设备之一。配套使用说明书及实训指导书。

二、基本配置：

1大众01M自动变速器总成、发动机运转灵活，无卡滞。

2.减速旋转机构总成， 60：1的减速比，轻巧转动。

3.万能卡盘为国标钢材焊接而成，安全可靠，不变形。

三、主要功能

1自动变速器维修、拆卸；

通过拆装了解大众01M自动变速器的内部构造、原理、及基本拆装工艺

2自动变速器的维修、组装；

通过拆装，掌握大众01M自动变速器的基本技术参数，元件之间的间隙配合，活塞胶圈的安装技巧，变速器阀板的安装要领及阀板的清洗等操作。

四、实训项目

1．大众01M自动变速器静态了解，元件的认识等实训项目

2. 大众01M自动变速器结构与原理掌握等实训项目

3．大众01M自动变速器大修工艺实训项目。

五、工 艺

1、支架：钢材焊接，电离喷涂工艺制作而成，安全可靠、坚固耐用。

2..移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动教学和稳妥固定。

3..变速器附件完整,能以工作角度锁止,万向脚轮台架,便于教学。

六、技术参数：

外形尺寸： 1200×750×1100mm

产品型号：大众01M

减速形式：涡轮蜗杆

减速比：60:1

可移动式台架
