一、产品简介

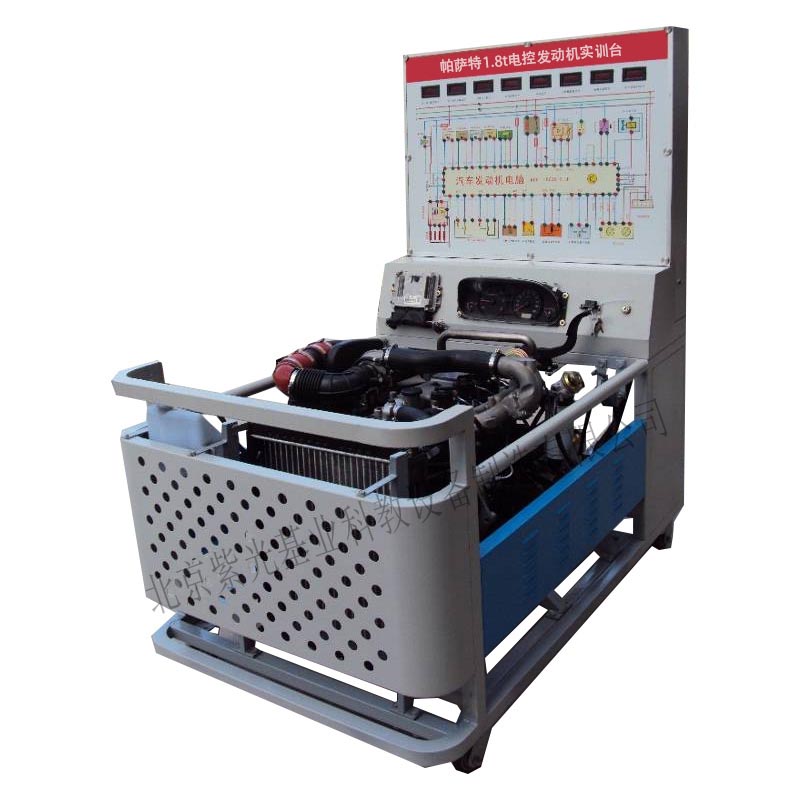

1、ZG-DKFDT帕萨特1.8t电控发动机实训台设备台架采用钢材冲压而成，并喷塑处理，耐油污且不褪色，外围设有安全扶手，消除安全隐患，控制台简单明了，使操作更为方便，本设备具有较强的实训意义，外表整洁美观，工作安静。配有万向脚轮，方便移动教学。

2、该设备采用帕萨特1.8T,发动机各个系统齐全有效,发动机运转平稳,可进行起动，加速，减速，故障的设置与检测排除等操作。，能充分展示帕萨特1.8T,发动机的特点、发动机的工作原理、及帕萨特1.8T,电控系统的工作特行。适用于中高等职业技术院校,普通教育类和培训机构对汽车发动机结构的认识,保养维修,等教学需要。

二、结构组成

帕萨特1.8T,电控控发动机总成、原车发动机控制电脑、组合仪表、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、实训指导书及台架操作说明书。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、护手、台架高温及转动等部位加装防护装置。

三、功能特点

1,功能特点：

动态运行功能：在原厂发动机总成基础上，配备各相关辅助系统，各传感器、执行器均齐全有效能正常演示发动机动、静态及各种工况，满足对发动机的起动、怠速、加速、减速等以运行等工况进行实训实操

2.显示功能：

仪表显示单元，实时显示发动机的各项数据，包含冷却水的温度指示，发动机的转速显示，发动机的机油压力显示，发电机的充电显示，等等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示喷油脉宽

3.自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录、发动机防盗系统匹配等操作。

信号模拟功能：

5.检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

四、技术参数：

外型尺寸：卧式1500mm×1200mm×1100mm

立式1650mm×1000mm×1760mm

油箱容量：10L

重   量：200Kg

工作温度：+-50

电   源：60AN蓄电池
