一、产品介绍：

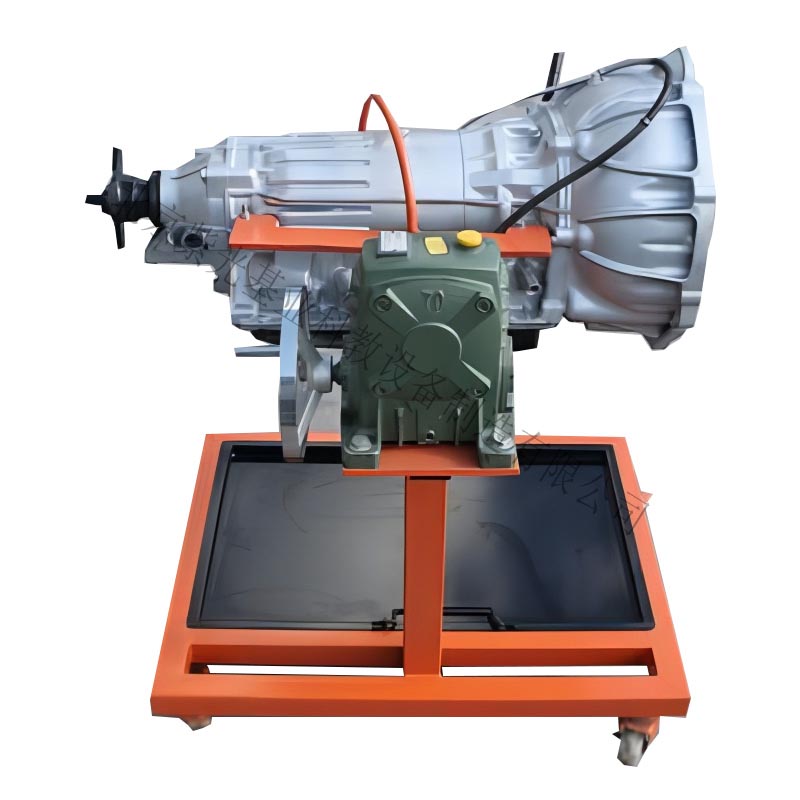

ZG-BSFZJ自动变速箱附拆装翻转架选用丰田A340自动变速器总成，附属件齐全有效；拆装中发动机可做轴向任360 o何角度翻转和静止。配套大面积接油盘；万能卡盘，减速器，移动脚轮等，是汽车维修培训机构设备。配套使用说明书及实训指导书。

二、基本配置：

1丰田A340自动变速器总成、发动机运转灵活，无卡滞。

2.减速旋转机构总成， 60：1的减速比，轻巧转动。

3.万能卡盘为钢材焊接而成，安全可靠，不变形。

4.大面积接油盘，可使工具、机油、零件三不落地。

5.万象脚轮使教学更为便捷，一人即可自由移动到教室的任何位置。

三、主要功能

1自动变速器维修、拆卸；

通过拆装了解丰田A340自动变速器的内部构造、原理、及基本拆装工艺

2自动变速器的维修、组装；

通过拆装，掌握丰田A340自动变速器的基本技术参数，元件之间的间隙配合，活塞胶圈的安装技巧，变速器阀板的安装要领及阀板的清洗等操作。

3.自动变速器维修，更换；

掌握丰田A340自动变速器的动力传递路线，及易损件的更换，包离合器片，钢板，单项离合器、制动器等。

4. 自动变速器的维修，测量及调试

自动变速器整体数据的测量，包含摩擦片的测量，钢板的测量，活塞的密封测试、单项离合器的打滑测试及安装方向等。

四、实训项目

1．丰田A340自动变速器静态了解，元件的认识等实训项目

2. 丰田A340自动变速器结构与原理掌握等实训项目

3．丰田A340自动变速器大修工艺实训项目。

五、工 艺

1、支架：钢材焊接，电离喷涂工艺制作而成，安全可靠、坚固耐用。

2..移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动教学和稳妥固定。

3.、变速器附件完整,能以工作角度锁止,万向脚轮台架,便于教学。

六、技术参数：

外形尺寸： 1200×750×1100mm

产品型号：丰田A340E

减速形式：涡轮蜗杆

减速比：60:1

可移动式台架
