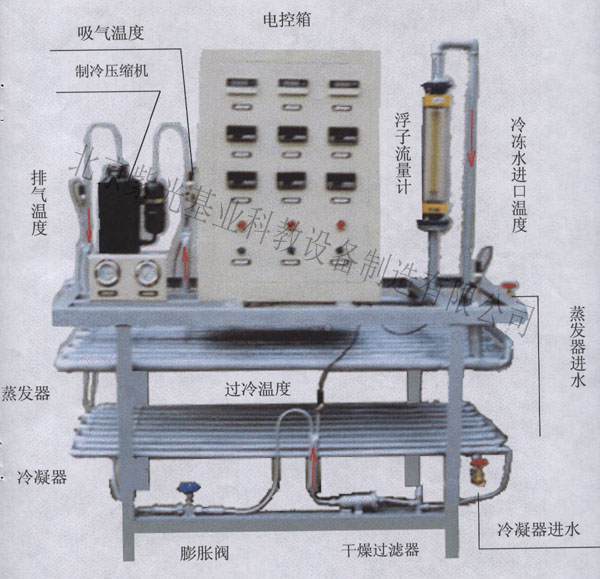

ZG-9920JB制冷压缩机性能测定实验装置

制冷压缩机性能测定实验装置实验目的

1、了解制冷系统的组成、工作原理及工况点的调节，掌握制冷压缩机冷量测定方法 ；
2、 通过实验测出制冷压缩机在空调工况下的制冷量及能效比 COP ；
3、 观察系统运行工况改变后，对制冷量、耗功及吸汽温度的影响 。

制冷压缩机性能测定实验装置实验步骤

1. 实验前，必须对整个装置进行认真检查，待一切正常后，方可开机。

2. 打开水管上的阀门，使冷却水与冷冻水系统正常工作。

3. 接通压缩机手控开关，使制冷系统正常循环。

4. 整个系统投入运行后，便可对蒸发压力、冷凝压力进行调节。蒸发压力通过膨胀阀调节，冷凝压力依靠改变冷却水量调节。

5. 调节冷冻水流量，使蒸发进出口水温差控制在 5 ℃左右。

6. 为了使系统建立热平衡，应有不小于 30 分钟的预运转。蒸发压力、冷凝压力应严格控制在规定工况下的数值。

制冷压缩机性能测定实验装置产品背景及应用：

压缩机为制冷系统中的核心设备，只有通过它将电能转换为机械功，把低温低压气态制冷剂压缩为高温高压气体，才能保证制冷的循环进行。

容积式：靠改变工作腔的容积，将周期性吸入的定量气体压缩。

1. 往复活塞式：靠活塞的往复运动来改变汽缸的工作容积。

依外部构造分为：

① 全封闭：制冷量小于60KW，多用于空调机和小型制冷设备中。

驱动电机和运动部件封闭在同一空间里，结构紧凑，密封性好，噪声低。但功率较小，不易维修。

② 半封闭：制冷量60～600KW，可用于各种空调﹑制冷设备中。

由曲轴箱机体与电机外壳共同构成密闭的空间，工作稳定寿命长，制冷能力较大，可用于多种工况，可维修，但噪声稍高。分为单级压缩型（常规型，碟阀型，卸载型，连通型）和双级压缩型。

③ 开启式

压缩机和电机分别为两个设备于外部连接，结构复杂笨重，工作不稳定，已近于淘汰。

2. 回转式：靠回转体的旋转运动来改变汽缸的工作容积。

依内部构造分类：
① 滚动转子式：制冷量8～12KW，多用于小型空调机和制冷设备中。
为全封闭式，结构紧凑，密封性好，噪声低。但功率较小，不易维修。
② 涡旋式：制冷量8～150KW，可用于各种空调﹑制冷设备中。
为全封闭式，结构简单紧凑，工作性能高，密封性好，噪声低，为今后主导机型。
③ 螺杆式：制冷量100～1200KW，可用于大中型空调﹑制冷设备中。
为半封闭式，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑油系统较复杂，噪声较高。分为单，双螺杆型。
离心式：靠离心力的作用，连续将吸入的气体压缩
