一、装置特点

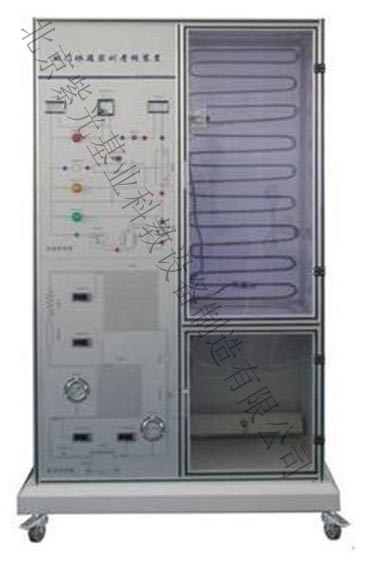

1.实训装置直观展示了直冷式/间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

2.整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。

3.系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等），与实际教学接轨。

4.装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。

5.可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。

二、技术参数

1.输入电源：单相三线～220V±10% 50Hz

2.装置容量：＜0.2kVA

3.外形尺寸：600mm×600mm×1700mm

4.制冷剂类型：600a

5.安全保护：具有漏电流保护装置，安全符合国家标准

三、装置的基本装备

1.实训柜：铁质双层亚光密纹喷塑结构，铝质面板。制冷系统中加入了两个电磁控制阀，用于直冷式与间冷式电冰箱转换时切换不同的蒸发器，同时还可以完成制冷系统的故障模拟实训。管路中设有视液镜，便于观察制冷剂的状态。在实训柜的底层设有一个柜子，用于放置实训连接线、工具及其它实训用品。冰箱门采用透明设计，便于观察蒸发器表面结霜、结露情况，冷凝器外置于冰箱后面。

2.直冷/间冷式电冰箱制冷系统配置表：

序号设备名称及型号数量备注11/9匹冰箱制冷压缩机1台2直冷式蒸发器1套3间冷式蒸发器1套4钢丝式冷凝器1套5冷凝风扇1套6照明灯及门开关1套7定时化霜时间继电器1只8补偿电热丝、补偿开关1套9温控器1套10化霜温控器1套11双金属片热保护继电器1套12PTC启动器、重锤启动器1套13毛细管2根14电磁阀2个间/直模式切换

3.交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。

4.交流电流表1只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。

5.温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

6.真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。

7.模拟故障设置箱1个：嵌于实训柜内，用于模拟故障设置，并配有锁。可设置的故障类型有：电源电路、照明电路、化霜电路、压缩机保护电路等。

8.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

9.实训连接线1套：实训连接线及插座采用防触电结构，使用安全、可靠、防触电。

四、故障说明

编号故障模拟说明故障现象K1门灯开路直冷模式下压缩机工作，门灯不亮K2复合门开关公共端开路间冷模式下风机不转且门灯不亮K3风扇电机开路间冷模式下风机不转K4门开关开路直冷模式下门灯不亮K5补偿开关开路直冷模式下温度在低于+5℃时环境下，压缩机无法启动K6化霜温控器开路间冷模式下化霜时，化霜保险丝熔断K7WDF温控器H-L两端开路直冷模式下门灯亮，压缩机不工作K8WDF温控器L-C两端开路   直冷模式下门灯亮，压缩机不工作K9WPF温控器L-C两端开路间冷模式下门灯亮，压缩机不工作K10化霜时间继电器BW-BK两端开路间冷模式下门灯亮，压缩机不工作K11化霜温度保险丝开路间冷模式下化霜状态下，化霜不起作用K12补偿电热丝开路直冷模式下温度在低于+5℃时环境下，压缩机无法启动K13化霜电热管开路间冷模式下化霜状态下，化霜不起作用K14保护继电器开路压缩机无法启动，无电流显示K15PTC启动器开路压缩机无法启动，电流较大(压缩机工作电流5～10倍)K16重锤启动器启动触点脱落压缩机无法启动，电流较大(压缩机工作电流5～10倍)K17压缩机启动绕组1-2两端开路压缩机无法启动，电流较大(压缩机工作电流5～10倍)K18压缩机运行绕组1-3两端开路压缩机无法启动，电流较大(压缩机工作电流5～10倍)K19系统脏堵运行状态下，高压端压力高、低压呈现负压状态K20系统冰堵

五、实训项目
初级技工基本技能实训
1.专用工具的操作
2.制冷系统管件焊接
3.制冷系统试压及检漏
4.制冷系统抽真空及充注制冷剂
中级技能实训（设计、安装、调试及检修）
5.电冰箱电气线路器件的认识和测量
6.直冷式电冰箱电气控制线路接线及系统运行
7.间冷式电冰箱电气控制线路接线及系统运行
8.直冷式电冰箱维修实训及故障分析
9.间冷式电冰箱维修实训及故障分析
