一、教学特点
1、系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
2、系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
3、系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
4、系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
5、风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
6、增加分布式发电原理与实验模块，让学生增加对新知识的理解
二、系统运行技术条件
1、风力系统
(1)风轮直径：1.65(m)
(2)启动风速：1.5(m/s)
(3)额定风速：12(m/s)
(4)安全风速：35(m/s)
(5)工作形式：上风式永磁同步发电机
(6)风叶旋转方向：顺时针
(7)风叶数量：3（片）
(8)风叶材料：玻璃增强聚丙烯材料
(9)电机材料：铝合金&不锈钢
(10)模拟风洞：
(11)风量：34073 m3/h，1275Pa-2138Pa
(12)电压：三相四线 380VAC
(13)功率：2.2kW
(14)调速单元：3KW 矢量变频器，输出频率：0-100Hz
2、充电系统
(1)额定功率：400(W)
(2)额定电压：12/24(V)
(3)额定电流：33.3/16.7（A）
3、电力蓄能系统（机内）
(1)储能形式：阀控式密封铅酸蓄电池
(2)额定电压：12V
(3)额定容量：55Ah
(4)充电方法（恒压），循环︰最大充电电流为5.6A
4、逆变模块系统（机内）
(1)直流输入电压：10.5～16.8 VDC
(2)额定蔬出功率：300W
(3)输出电压：110/220VAC
(4)输出波形：纯正弦波
(5)输出频率：50Hz
(6)工作效率：85%
(7)功率因数：>0.88
(8)波形失真率≤5%
(9)工作环境：温度-20℃～50℃
(10)相对湿度：﹤90﹪（25℃）
(11)保护功能：极性反接、短路、过热、过载保护
5、控制模块系统
(1)工作电压：12VDC
(2)充电功率：500W
(3)光伏功率：100W
(4)风机功率：400W
(5)充电方式：PWM脉宽调制
(6)充电最大电流 16.5A
(7)过放保护电压 10.5V
(8)过放恢复电压 12.6V
(9)输出保护电压 16.2V
(10)卸载开始电压（出厂值）15V
(11)卸载开始电流（出厂值） 12A
(12)控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能；
6、负载模块装置系统
(1)风扇：×1个，额定电压：12/24V，工作电流：1.25A，功率：15W
(2)交通灯：1组(R,G,B)，额定电压：12/24V，工作电流：0.8A，功率：9.6W
(3)马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W  转速：20rmp/min
(4)交流LED灯×1个，交流节能灯×1个
(5)直流模拟负载：12V/24V/28WLED路灯板，带PWM调光功能，输出功率可设置
7、显示装置系统
(1)直流电流表：× 1个，20A， 显示模式︰0.5”LED
(2)直流电压表：× 1个，50V， 显示模式︰0.5”LED
(3)交流电压表：× 1个，500V，显示模式︰0.5”LED
(4)交流电流表：× 1个，5A，  显示模式︰0.5”LED
(5)交流电压表：× 1个，50V， 显示模式︰0.5”LED
(6)交流电流表：× 1个，50A， 显示模式︰0.5”LED
(7)时间、温/湿度表：× 1个，-20～99.9℃  显示时间，室内温、湿度
(8)风机转速表：× 1个，5A，  显示模式︰0.5”LED
(9)风速风向仪：风速：0～45M/S
               风向：0～360°
               精度±0.3M/S±3°
               工作电源：AC220V，50HZ，DC12V可选
               过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
8、电气开关操作柜
   交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
  仪表显示、控制按钮（开关）、智能型风光互补控制器、风速仪、鼓风机调速。

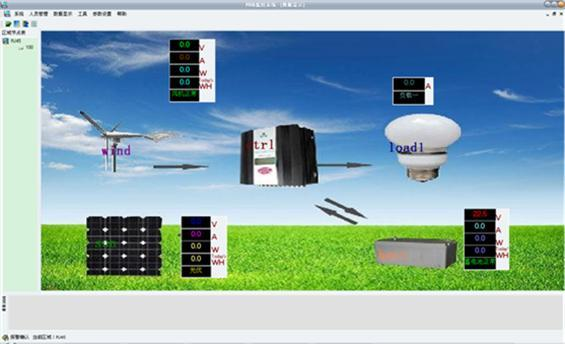

9、监控软件
 PC监控模块：监控主机、监控软件。

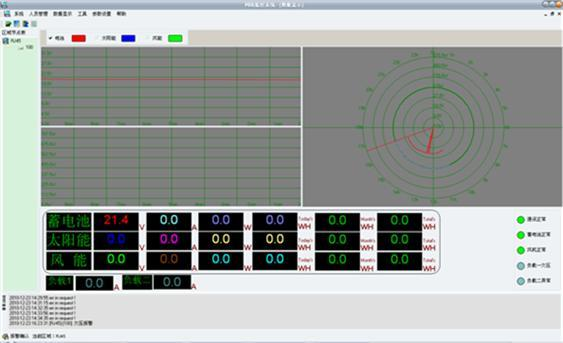

 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
