一、产品特点
1、下一代互联网IPv6协议
系统率先采用IPv6协议栈应用，采用IEEE802.15.4物理层、MAC进行无线通讯，可组 建基于IPv6的无线传感网络应用。
2、WSN与Internet互联互通
通过IPv6/IPv4智能网关，IPv6网络中的任意节点可以快速连接Internet互联网。
3、丰富的接口和扩展功能
平台融合了物联网架构中的感知层、网络层和应用层，可配套20余种智能传感器，对多 种数据进行采集和处理。
4、多课程、多知识点的教学与科研
产学研结合，可以加速产业化发展，推动下一代互联网商用进程，促进新型业务研发和 应用。
二、硬件资源

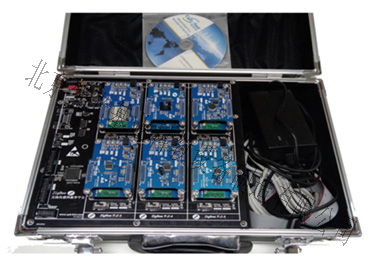

平台硬件由IPv6/IPv4智能网关、无线通讯模块和智能传感器模块三部分构成。
| IPv6智能网关 | |
| CPU处理器 | Broadcom 5354 基于MIPS32架构，主频240MHz |
| 内存及FLASH | 32MB内存，16MB FLASH |
| 网络接口 | 5端口交换机（2.4GHz 802.11b/g芯片，支持*高125Mbps） |
| 无线/网络通信 | ZigBee/IPv6 802.15.4无线射频芯片 |
| 电源： | 电源适配器 12V |
| 无线通信节点 | |
| IPv6节点 | 处理器 STM32W108，基于ARM Cortex-M3高性能的微处理器，集成了2.4GHz IEEE 802.15.4射频收发器，板载天线 |
| 存储器：128KB闪存和8KB RAM | |
| 用户自定制：按键*1，LED*2 | |
| 供电电压：3.7V 收发电流： 27mA/40mA，支持电池供电 | |
| 扩展J-Link调试接口 | |
| 传感器模块 | |
| 处理器 | STM8S103高性能8位框架结构的微控制器，主频24MHz |
| 外设 | LED灯、UART串口、ST-Link接口及电源接口 |
| 传感器种类 | 红外对射传感器 光照传感器 声光报警器 温湿度传感器 可燃气传感器 |
| 外扩辅助模块 | |
| USB-UART 扩展板 | 核心芯片： FT232RL 功能：连接PC机与网络节点串口调试功能 接口：VCC GND TXD GND RXD |
| 电池模块 | 功能：锂电池供电,提供低电压报警,提示用户充电 接口：3.7V |
| 电池充电板 | 5V电源适配器,双路锂电池充电 |
| 调试工具 | ST-Link仿真调试工具、J-Link仿真调试工具 |
三、软件资源
| IPv6智能网关 | 操作系统：Openwrt，实现IPv6网络的全部功能、IPv4到IPv6的自动转换 开发工具：linux(RHEL6)、openwrt源码包 实验内容：可进行Linux编程开发，包括Linux内核移植与裁剪、文件系统定制、驱动程序调试与开发、应用程序的移植与开发、交叉编译、shell编程、网络通信、防火墙技术、路由技术、WEB配置系统、数据库技术等。 |
| IPv6通信节点 | 操作系统：Contiki 2.5 协议：基于Contiki OS在802.15.4平台上实现完整的IPv6协议(Contiki OS uIPv6协议栈) 功能：自动组网、自动路由、无线数据传输等 |
| 传感器模块 | 功能：基于IAR for STM8的开发环境，实现传感器数据采集与串口协议通讯 |
四、实验项目
| 第一章. 实验环境与软件工具 |
| 1.1开发平台简介 |
| 1.2 Windows系统开发环境 |
| 1.3 Linux系统开发环境 |
| 第二章. 智能传感器模块部分 |
| 实验一. 磁检测传感器 |
| 实验二. 光照传感器 |
| 实验三. 人体检测传感器 |
| 实验四. 温湿度传感器 |
| 实验五. 可燃气检测传感器 |
| 第三章. IPv4-IPv6网关通信实验 |
| 实验一. IPv4-IPv6智能网关入门实验 |
| 实验二. IPv4-IPv6智能网关SOCKET编程实验 |
| 实验三. IPv4-IPv6智能网关IPv6编程实验 |
| 实验四. IPv4-IPv6智能网关CGI编程实验 |
| 第三章. IPv6模块通信实验 |
| 实验一. 基于IPv6的Contiki系统入门实验 |
| 实验二. 基于IPv6模块的进程间交互的实验 |
| 实验三. 基于RPL的点对点通信实验 |
| 实验四. 基于IPv6模块的单播与多播通信实验 |
| 实验五. IPv6模块与PC机的UDP通讯实验 |
| 实验六. 远程显示IPv6模块传感器信息实验 |
| 实验七. 基于IPv6模块的传感器数据曲线绘制实验 |
| 综合项目实验部分 |
| 物联网综合应用实验 基于IPv6无线传感器网络应用实例 |
五、设备配置清单：
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 实验开发平台主板 | 套 | 1 | |
| 2 | IPv6智能网关 | 套 | 1 | 带电源与网线 |
| 3 | IPv6无线通讯模块 | 块 | 6 | |
| 4 | 光照度传感器 | 块 | 1 | 可选配其他配套传感器模块 |
| 5 | 温湿度传感器模块 | 块 | 1 | 可选配其他配套传感器模块 |
| 6 | 可燃气传感器 | 块 | 1 | 可选配其他配套传感器模块 |
| 7 | 红外对射传感器 | 块 | 1 | 可选配其他配套传感器模块 |
| 8 | 声光报警模块 | 块 | 1 | 可选配其他配套传感器模块 |
| 9 | 电源适配器(DC 5V3A) | 块 | 1 | |
| 10 | USB2UART调试板 | 块 | 1 | 带配线 |
| 11 | 双母交叉串口线 | 根 | 1 | |
| 12 | ST-Link仿真器 | 套 | 1 | 带配线 |
| 13 | J-Link仿真器 | 套 | 1 | 带配线 |
| 14 | 配套光盘 | 张 | 1 | |
| 15 | 实验指导书 | 本 | 1 | 电子版 |
