一、产品简介

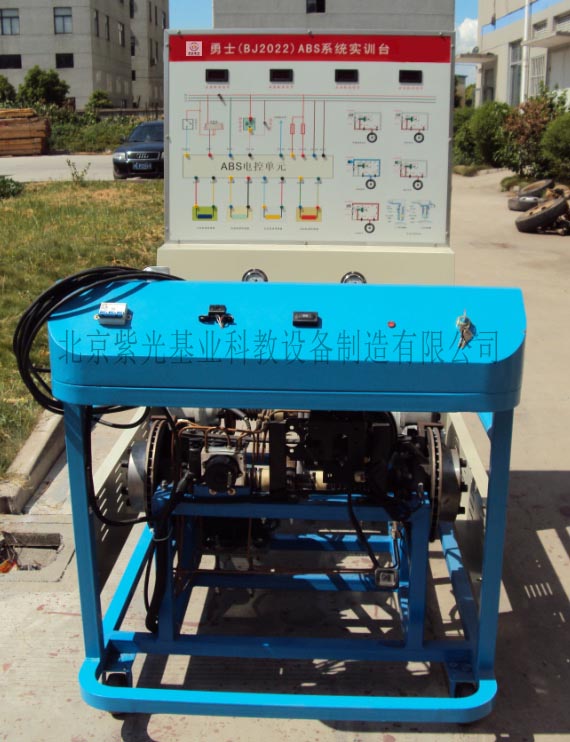

ZG-YQABS勇士汽车ABS系统实训台采用勇士型汽车ABS系统零部件制作而成，可实现ABS系统的所有实训项目包含数据测量、系统自诊断、波形分析、故障检测与排除等操作设备能够完美展示勇士汽车ABS系统的工作的特点、工作原理和工作特行控制台简单明了，操作简单，工作安静适用于中高等职业技术院校和各种汽车培训机构满足ABS系统的理论和实践相结合的教学需要

二、结构组成

汽车部件：勇士汽车 ABS系统制动盘、制动钳、转速信号盘、转速传感器、ABS电控单元、制动总泵、制动踏板、制动开关、ABS系统指示灯、刹车油管、自诊断系统等

设备台架：一体式设备台架，前轮通轴、后轮通轴、主动盘、离合器片、从动盘、力压力弹簧、弹簧调节装置、数据检测面板，高清电路原理图、实物安装区、设备故障设置区、检测仪器放置区、大功率驱动电机、设备控制台、考核系统、系统压力表、开关电源、控制机构、空气开关、万向脚轮等组成配套设备使用说明，实训指导资料、产品合格证、保修卡

三、功能特点

1、动态运行功能：接通控制开关，系统进入工作状态各传感器、执行器均齐全有效能正常演示ABS系统静态及各种工况，满足对ABS系统的各项测试、以及对运行工况进行实训实操

2、体验功能：在主动盘与被动盘机械力的传动过程中，能够根据每个车轮制动压力的不同，到达最佳的联动效果，使防抱死制动效果达到理想的真车状态ABS系统工作时，脚部震感和反弹力感觉明显

3、显示功能：

高精度数显表实时显示各个轮速传感器的信号变化，可动态观察各个传感器的工作情况LED灯实时显示总泵的工作过程

四、制作工艺

焊接选用40*40国标钢材，壁厚2mm

采用同心驱动轴1000mm,配套大螺母带自锁螺母

六、技术参数：

外型尺寸：1600mm×1000mm×1700mm

电压：308V/220V

功率：3.0KW

转速：1400R

真空泵：220V/2.5P

电源：220V

工作温度：-50℃～50℃

使用车型：勇士
