一、产品简介

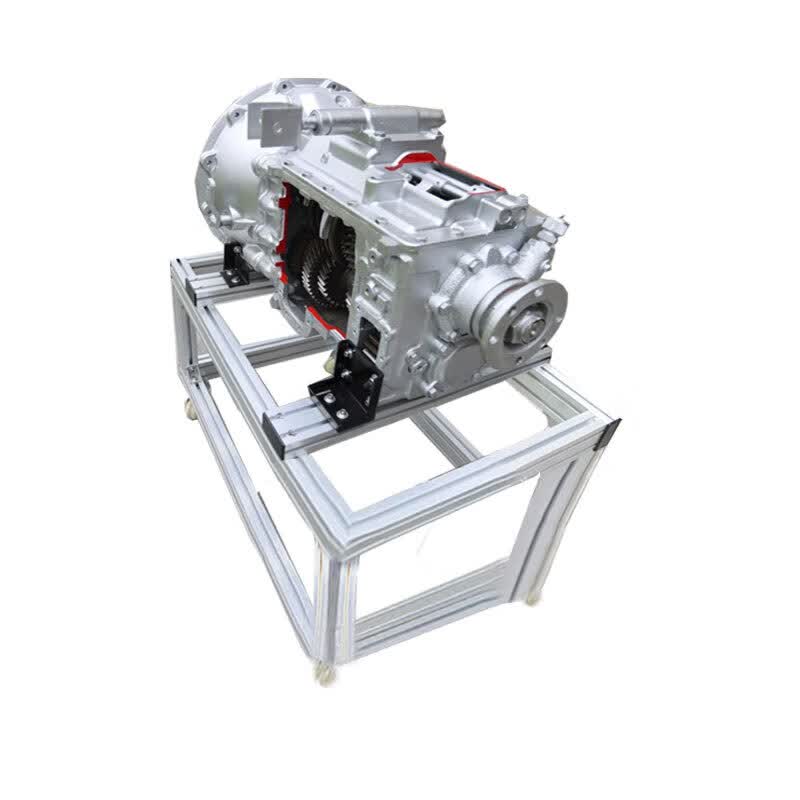

本设备台架以北汽BJ80手动变速箱总成为基础，经过剖切加工制作而成，使东风汽车手动变速箱内部结构清晰可见，能充分展示解放汽车手动变速箱的内部结构组成与工作特点。钢制手轮经加工后作为手动动力源，可低速缓慢驱动变速箱，在动态下演示其工作原理。展示换挡变速的全过程。本设备具有较强的教学意义，配套实训指导资料，合格证，保修卡。

二、结构组成

解放解放汽车手动变速箱解剖后的总成，驱动手轮，设备展示台架、万向脚轮、设备标牌等组成。

三、设备功能

北汽BJ80手动变速箱动态运行功能，了解手动变速器换挡过程。

北汽BJ80手动变速箱的内部结构组成与工作原理实训

北汽BJ80手动变速箱各个前进档位齿轮的结构组成与认知实训

北汽BJ80手动变速箱输入轴的结构组成与工作原理实训

北汽BJ80手动变速箱输出轴的结构组成与工作原理实训

北汽BJ80双中间轴变速箱的结构组成与工作原理实训

北汽BJ80手动变速箱同步器的结构组成与工作原理实训

北汽BJ80手动变速箱换挡拨叉的结构组成与工作原理实训

北汽BJ80手动变速箱倒挡尺寸的结构组成与工作原理实训

北汽BJ80手动变速箱行星齿轮组的结构组成与工作原理实训

四、制作工艺

底座国标钢材焊接而成，外部进行防锈处理，并高温喷涂，使其表面耐油污，易清洁。

配置钢制手轮作为手动动力源，可以缓慢的速度进行动态工作原理演示，安全安静。

控制面板，UV喷涂，颜色亮丽，并且不易褪色。

解放汽车手动变速箱为线切割工艺，剖口整齐，美观。

剖口着色，区分剖口与原件之间关系。

万向脚轮，移动方便。并且能随时锁止，保证了教学安全。

五、技术参数：

使用车型：北汽BJ80

变速箱类型：手动

驱动类型：后驱

万向脚轮：3寸

设备颜色：解放蓝

外形尺寸：1100*600*1400
