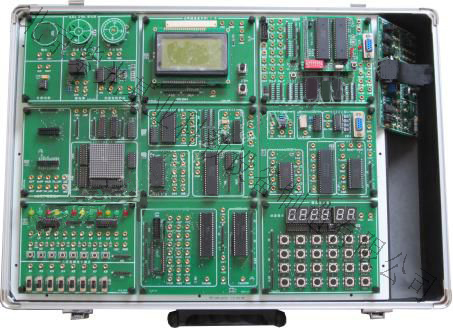

一、系统简介

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《DJ-51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、万能单片机开发系统组成：

·硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.

（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。

·软件：

系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

·电源：

系统内置高性能直流稳压电源。

·机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

三、万能单片机开发系统主要特点：

（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。实验仪配置的DJ-208型51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器，支持Keil-C软件。在线仿真、在线编程下载，自动识别,无需开关切换，用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。

（2）仿真C8051F 单片机（SOC）：选配DJ-C8051F 仿真系统，可对嵌入式系统C8051F 单片机（SOC）实验、开发的。

（3）仿真AVR  ATMEGA16单片机：选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16 单片机实验、开发的。

（4）支持仿真下载MICROCHIP系列单片机,如 PIC16F877A 单片机,配有USB接口的仿真下载编程器. （选配）
（5）支持仿真下载TI MSP430F449等单片机,配有MSP430JTAG仿真器（选配）

（6）支持EDA开发：通过选配EDA扩展卡，实现EDA(CPLD/FPGA)和单片机两合一，可分别控制实验电路。（选配价格根据不同的模块另议）

（7）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（8）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。

（9）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。

（10）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

以上各种CPU均配有详细的实验例程和实验指导文档，其中上述第10项是针对S52系统.

四、实验项目:

(一)软件实验

(二)硬件实验
