一、产品概述

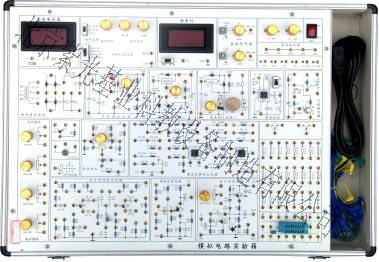

ZG-A8模拟电路实验箱是根据最新的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。

   二、模拟电路实验箱系统特点

1、扩展性强。实验电路采用单元电路方式设计，单元电路即基本实验电路，再外接其他元件为该电路参数，或与其他的单元电路组合，完成不同的实验要求。

     2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。

3、元器件安装在实验板反面，减少对元件的人为损坏；

     4、实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

     5、分立元件接插区，可接插电阻、电容、二极管、三极管，集成电路等，可进行课程设计实验。

     6、电源输出均有过流保护，自动恢复功能。

     7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

     8、系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

模拟电路实验箱系统组成

  9、分立元件电路

（1） 整流、滤波和串联稳压电路；（2）单级放大电路；（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；（5）射极跟随器；（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；（8）可控硅电路； （9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。

  10、集成模拟电路

（11）两个独立的运算放大器(741)；（12）集成功放(LM386)；（13）集成稳压电路

11、分立元件接插区

（1）提供20个阻容元件、2个三极管、4个二极管、稳压管的接插座。

（2）提供1个20芯锁紧插座。

增加这样做主要是为了上学生自行设计实验电路，自行搭建电路，培养学生的实践能力。

  12、实验箱尺寸：510mm*330mm*100mm(长*宽*高)

     三、实验项目

四、实验室每人每套配置方案(二人为一组，一组用一张实验桌)

1、DJ-A8 必配 1台。

2、示波器 自配 1台。

3、万用表 自配 1只。

4、实验桌 自配 1张。

5、实验椅 自配 2把。
