一、ZGDP-03型单片机开发应用技术综合实验装置概述

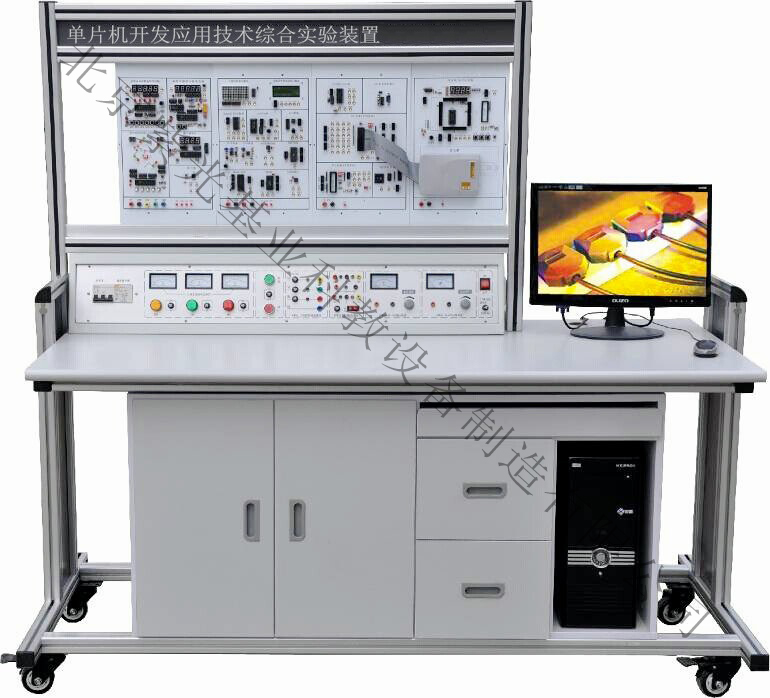

   单片机开发应用技术综合实验装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。

装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

二、单片机开发应用技术综合实验装置主要技术参数

1、输入电源：AC220V±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量：200VA

4、重量：100Kg

5、外形尺寸（cm）：160×75×150

6、挂箱尺寸（mm）：410×240×60

7、输出电源：有漏电、短路、过流保护

   A．～220V，通过安全插座输出

B．直流稳压电源：±5V/1A  ±12V/2A

三、单片机开发应用技术综合实验装置构成

（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质双面亚光密纹喷塑结构。

（二）实验桌：钢木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。

（三）实验模块：

1、DP--01 单片机实验挂箱（一）

LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口

2、DP--02 单片机实验挂箱（二）

8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出

3、DP--03 单片机实验挂箱（三）

ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口

4、DP--04 单片机实验挂箱（四）

8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块

5、DP--05 单片机实验挂箱（五）

步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗

6、DP--06 单片机实验挂箱（六）

十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。

7、DP--07 单片机实验挂箱（七）

主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口

8、DP--08 单片机实验挂箱（八）

单片机与CPLD实验、sh51仿真器
