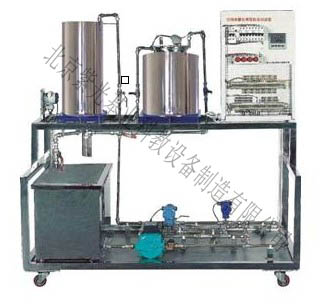

一、系统特点

1.对象系统为不锈钢框架，所有器件均为不锈钢和铝合金设计

2.传感器的二次测量仪表安装在对象上，方便学生在现场进行各项操作

3.控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量仪表，增强了学生的动手技能，同时对于现场仪表的接线更加直观明了

4.对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象

二、技术性能

1.输入电压：单相三线～220V±10%  50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.整体尺寸：160cm×75cm×154cm

4.装置容量：＜3kVA

三、系统组成

被控对象（不锈钢框架）：

1.动力系统：1套

2.水箱：2套

3.储水箱：1套

4.液位：1路压力变送器进行水箱液位检测

5.流量：1路涡轮流量计进行管道流量检测

6.压力：1路差压变送器进行阀门前后端压力差检测

7.温度：共2路，1路PT100和1路K分度热电偶对各自的介质温度检测

8.电动调节阀：1套，通过改变阀门大小来控制管道流量的大小

9.电磁阀：1个

10.管路：若干

11.阀门：若干

控制系统（网孔板）：

1.不锈钢网孔板：1套

2.故障设置箱：1套

3.开关电源：1个

4.单相调压模块：1个

5.K分度热电偶冷端补偿器：1个

6.漏电保护器：5个

7.接线端子排：若干

8.智能仪表：1个

四、实训项目

1实训装置的结构组成和系统认识

2.电动阀故障诊断与维修技能实训

(1)电动阀基本原理认识

(2)电动阀常见故障分析

(3)电动阀维护与维修

3.压力检测仪表故障诊断与维修技能实训

(1)压力检测仪表基本原理认识

(2)压力检测仪表常见故障分析

(3)压力检测仪表维护与维修

4.流量检测仪表故障诊断与维修技能实训

(1)流量检测仪表基本原理认识

(2)流量检测仪表常见故障分析

(3)流量检测仪表维护与维修

5.温度检测仪表故障诊断与维修技能实训

(1)温度检测仪表基本原理认识

(2)温度检测仪表常见故障分析

(3)温度检测仪表维护与维修

6.液位检测仪表故障诊断与维修技能实训

(1)液位检测仪表基本原理认识

(2)液位检测仪表常见故障分析

(3)液位检测仪表维护与维修
