一、技术性能
    1. 输入电源：单相～220V±10% 50Hz
    2. 工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃）  海拔＜4000m
    3. 装置容量：＜1.5kVA
    4. 实训平台尺寸：1500mm×880mm×1400mm
    5. 安全保护：具有漏电保护，安全符合国家标准
二、设备结构与组成

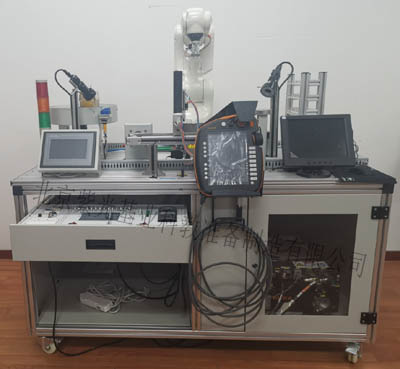

      该实训平台由STEP SD500型六自由度工业机器人系统、欧姆龙智能视觉检测系统、可编程控制器（PLC）系统、供料单元、输送单元、供料废料暂存单元、加工废料暂存单元、工件组装单元、仓库单元、各类工件、型材实训桌、型材电脑桌等组成。
    1. 新时达STEP SD500型六自由度工业机器人系统
    由机器人本体、机器人控制器、示教单元、输入输出信号转换器和抓取机构组成，装备气动手爪、可对工件进行搬运、装配、拆解等操作。
1)机器人本体由六自由度关节组成，固定在型材实训桌上，具有6个自由度，串联关节型工业机器人安装方式包括地面安装、挂装、倒装
2)第1轴工作范围为+170°/-170°，旋转速度370°/s
3)第2轴工作范围为+110°/-110°，旋转速度370°/s
4)第3轴工作范围为+40°/-220°，旋转速度430°/s
5)第4轴工作范围为+185°/-185°，旋转速度300°/s
6)第5轴工作范围为+125°/-125°，旋转速度460°/s
7)第6轴工作范围为+360°/-360°，旋转速度600
8)工作半径为500mm
9)有效负载5kg
10)机器人示教单元有液晶显示屏、使能按钮、急停按钮、操作键盘，用于参数设置、手动示教、位置编辑、程序编辑等操作。
    2. 欧姆龙智能视觉检测系统
    配备一套欧姆龙FZ-350智能视觉系统，由视觉控制器、白色光源、视觉相机及监视显示器等组成。用于检测工件的特性，如数字、颜色、形状等，还可以对装配效果进行实时检测操作。通过I/O电缆连接到PLC或机器人控制器，也支持串行总线和以太网总线连接到PLC或机器人控制器，对检测结果和检测数据进行传输。
    3. 西门子可编程控制器单元
    配备西门子S7-1200可编程控制器，自带以太网通讯模块、数字量扩展模块控制机器人、电机、气缸等执行机构动作，处理各单元检测信号，管理工作流程、数据传输等任务。
    4. 供料单元
 由料斗、回转台、导料机构、工件滑道、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、直流减速电机组成，主要完成将工件从回传上料台依次送到检测工位。
    5. 输送单元
    包含一套交流调速系统，由三菱D720变频器、三相交流电机、传送带、光纤传感器等组成，安装在型材实训桌上，用于传输工件。
   6. 工件组装单元
由工件光纤传感器、加工台、气缸、小物料等组成，安装在传送带上，用于装配工件。
7. 仓库单元
由铝型材和机玻璃组成三乘三库体组成
  8. 废品暂存仓
    安装在型材实训桌上，分别对供料异常物料暂存，对加工异常物料暂存。
三、配置清单（来电索取）
四、实训项目
1. 机器视觉系统的原理、使用和调试
2. 六轴工业机器人系统的原理、使用和调试
3. 六轴工业机器人坐标系统和机器视觉坐标系统标定及相互转换
4. 工业机器人与机器视觉系统综合应用的安装与调试
5. 机器视觉系统模板设置、编程与调试
6. 通过示教单元手动调试工业机器人
7. 通过示教单元设置、修改各控制点坐标
8. 通过示教单元编写、修改工业机器人程序
9. 机器人追踪坐标整定
10. 工业机器人系统的软件二次开发编程
11.智能视觉图像输入编辑与调试
12.智能视觉结果给出编辑与调试
13.智能视觉颜色比对测量
14.智能视觉编号比对测量
15.智能视觉尺寸比对测量
16.智能视觉角度测量
17. 智能视觉系统与工业机器人综合应用
18.PLC程序编程与调试
19.智能视觉系统与工业机器人综合应用
20.变频器与交流电机主电路的连接
21.变频器面板的参数设置与操作
22.变频器面板控制交流电机调速
23.通过变频器外部端子控制电机启停
24.气动方向控制回路的安装
25.气动速度控制回路的安装
26.气动顺序控制回路的安装
27.气动系统气路的连接
28.磁性开关的位置调整
39.气动系统调试
