一、特点

  1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。

  2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。

  3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。

  4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。

  5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。

二、功能

  1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。

  2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。

  3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。

4、能完成模电、数电实验。

三、技术性能

  1、输入电源：三相四线(或三相五线)   380V±10% 50Hz

  2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

  3、外形尺寸：1600mm×700mm×1600mm

  4、装置容量：＜1.5KVA

四、基本实验项目

（一）电工基本实验

（二）数字电路实验项目：

（三）模拟电路实验

五、装置的配备

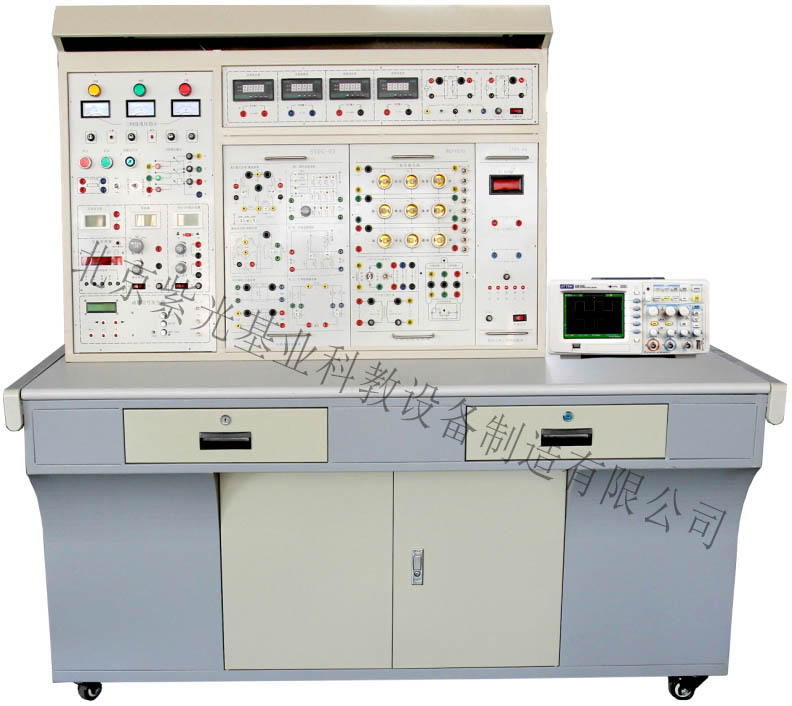

    装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。

（一）ZGDG-01电源仪器控制屏

    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：

 1、主控功能板

   1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

   1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。

   1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10^-4 ，额定变化率≤５×10^-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

   1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。

 1.5 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

2、全功能DDS函数信号源

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个“衰减”按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

4、外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

3、仪表、受控源功能板

   3.1智能交流电压表（1只）

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。。

3.2智能交流电流表（1只）

测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.2智能直流电压表(1只)

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.4智能直流电流表（1只）

测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用欧美品牌高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

   3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。

4、控制屏挂置挂件的具体方法

    控制屏正面右边设有一个74×48.5cm² 的大凹槽，能容纳两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱，左右两边挂置大的挂箱，中间挂置小的挂箱。挂箱与控制屏采用螺母固定，易于装卸和运输。

（二）ZGDG-02实验桌

    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。

（三）实验组件挂箱

 1、ZGDG-03电路基础实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

    提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

2、ZGDG-04交流电路实验箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

    提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。

3、ZGDG-05元件箱（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

    设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

4、ZGDG-06单相智能功率、功率因数表（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

    由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

5、ZGDG-10受控源(四路)、回转器、负阻抗变换器（为了保证机械强度和使用寿命模块必须采用铝板喷塑烤漆而成）

    提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。

5、ZGDG-12数字电路

1、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

2、固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、

100KHz、1MHz；

3、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

4、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz

5、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

6、十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。

7、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

8、可变电位器2只，阻值分别22K，100K。

9、开放实验区，用于扩展实验、课程设计使用。

（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。

6、ZGDG-12模拟电路

1、电源：输入：AC 220V±10%，50HZ输出： DC：+5V，DC I≥1A DC：-5V～-12V可调，I≥0.2A DC：＋5V～＋27V可调，DC I≥0.2A   以上各路输出均有过流保护，自动恢复功能AC V:7.5V×2；AC I≥0.15A

2、直流信号源：  双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档可输出 方波：  0～20V三角波：0～15V正弦波：0～10V

4、数字频率计（0～300KHz）

5、数字直流电压表（0～30V）

6、分立元件电路

（1） 整流、滤波和串联稳压电路；（2）单级放大电路；（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；（5）射极跟随器；（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；（8）可控硅电路； （9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。（11）两个独立的运算放大器(741)；（12）集成功放(LM386)；（13）集成稳压电路

7、ZGDG-15继电接触控制

提供中间继电器二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用。
8、ZGDG-17继电接触控制
   提供交流接触器（线圈电压380V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压380V）一只，变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组，带灯按钮（黄、绿、红各一只）三只。将各器件的工作端子引到面板上，供实验接线用。

七、配置清单（每台）
